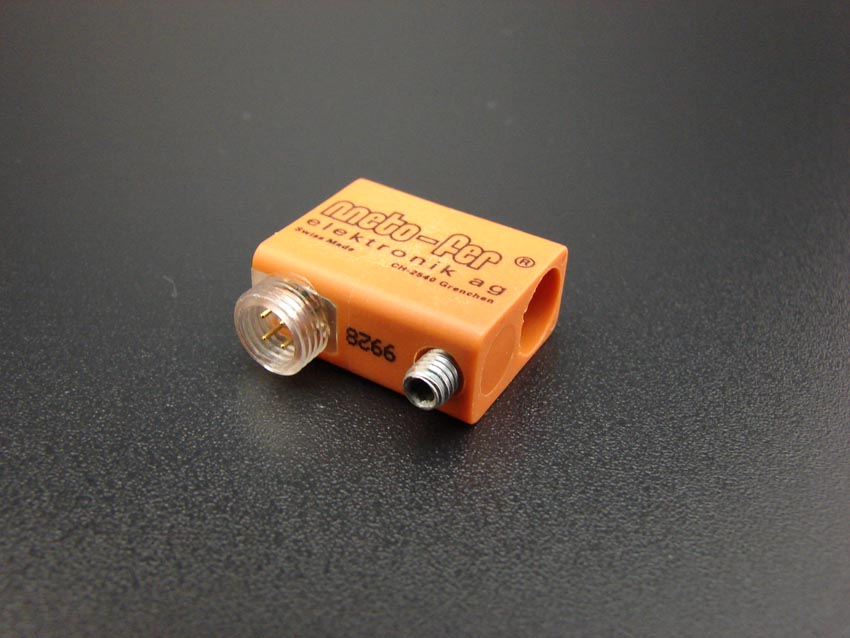

Quittierelemente von Meto-Fer
Elektrische oder pneumatische Rückmeldung am Anschlagsystem – Auswahl und Beratung über dynarep
Quittierelemente melden die Betätigung des Anschlagbolzens zurück. Im Meto-Fer-Anschlagsystem ergänzen sie die mechanische Hubbegrenzung um ein elektrisches oder pneumatisches Signal. dynarep unterstützt Sie bei der Auswahl des passenden Quittierelements und der Abstimmung mit Anschlagschraube, Anschluss und Steuerung.
Was ist ein Quittierelement?
Ein Quittierelement ist ein Schaltelement, das auf den vorgesehenen Hubweg eines Anschlagbolzens reagiert. Es wandelt dessen Betätigung in eine elektrische oder pneumatische Rückmeldung um.
Die Aufgaben im Anschlagsystem sind getrennt: Die Anschlagschraube dient zur Einstellung der mechanischen Endposition. Das Quittierelement übernimmt die Rückmeldung der Bolzenbetätigung. Es stellt den mechanischen Anschlag nicht selbst ein.
Meto-Fer-Quittierelemente sind steckbar ausgeführt. Für die Auswahl müssen das Quittierelement, die zugehörige Anschlagschraube und die erforderlichen Anschlüsse zusammenpassen.
Ausführungen der Quittierelemente
Die passende Quittierungsart richtet sich nach dem Anschlagsystem und der benötigten Rückmeldung an die Steuerung.
Induktiv – Typen –NS / –PS
Diese Ausführungen arbeiten mit einem induktiven Näherungsschalter. Elektrische Ausführung und Anschluss müssen anhand der vollständigen Typenbezeichnung zur Anwendung passen.
Elektromechanisch – Typ –EB
Die Rückmeldung erfolgt über einen elektromechanischen Schalter. Die zulässige elektrische Belastung und die Anschlussdaten richten sich nach der konkreten Ausführung.
Pneumatisch – Typ P
Diese Ausführung arbeitet mit einem pneumatischen 3/2-Wege-Ventil. Für die Auswahl sind die passende pneumatische Versorgung, die Anschlüsse und die Anforderungen der Steuerung zu berücksichtigen.
Technische Merkmale und Auswahl
Die Übersicht beschreibt die Funktion und die grundlegenden Ausführungen. Verbindliche Anschluss- und Betriebsdaten entnehmen Sie dem Datenblatt der jeweiligen Variante.
| Produktgruppe | QE – Quittierelemente von Meto-Fer |
| Funktion | Rückmeldung der Betätigung des Anschlagbolzens |
| Bauweise | Steckbares Quittierelement für das passende Anschlagsystem |
| Typen –NS / –PS | Quittierung über einen induktiven Näherungsschalter |
| Typ –EB | Quittierung über einen elektromechanischen Schalter |
| Typ P | Pneumatische Quittierung über ein 3/2-Wege-Ventil |
| Systemzuordnung | Quittierelement auf Anschlagschraube und Betätigungshub abstimmen |
| Anschluss und Betriebsdaten | Ausführungsabhängig; anhand der vollständigen Typenbezeichnung prüfen |
| Beratung und Bezug | Technische Abstimmung und Anfrage über dynarep |
Typische Einsatzbereiche
Rückmeldung der Anschlagbetätigung an bewegten Maschinenkomponenten – abgestimmt auf das eingesetzte Anschlagsystem.
Erfassung einer definierten Anschlagbetätigung in Prüfaufbauten. Signalart und mechanische Zuordnung werden passend zur Anwendung ausgewählt.
Elektrische oder pneumatische Rückmeldung für individuell aufgebaute Maschinen und Handhabungseinrichtungen.
Technische Details und Datenblätter
Sie möchten eine vorhandene Ausführung zuordnen oder technische Unterlagen einsehen? Im dynarep-Spezialbereich Meto-Fer finden Sie ergänzende Informationen zu Quittierelementen sowie Links zu Datenblättern und Anwendungsbeispielen. Für die Zuordnung zu Ihrem Anschlagsystem unterstützt Sie dynarep direkt.
Quittierelemente im Meto-Fer-Spezialbereich →
Häufige Fragen zu Quittierelementen
Was macht ein Quittierelement?
Ein Quittierelement meldet die Betätigung des Anschlagbolzens zurück. Je nach Ausführung entsteht dabei ein elektrisches oder pneumatisches Signal.
Was unterscheidet Quittierelement und Anschlagschraube?
Die Anschlagschraube dient zur Einstellung der mechanischen Endposition. Das Quittierelement übernimmt die Rückmeldung der Bolzenbetätigung. Beide Bauteile erfüllen unterschiedliche Aufgaben und müssen zusammenpassen.
Welche Ausführungen gibt es bei Meto-Fer?
Meto-Fer unterscheidet Ausführungen mit induktivem Näherungsschalter, elektromechanischem Schalter und pneumatischem Ventil. Die passende Variante wird nach Anschlagsystem, Anschluss und benötigter Rückmeldung ausgewählt.
Was bedeuten die Typenbezeichnungen –NS, –PS, –EB und P?
–NS und –PS kennzeichnen Ausführungen mit induktivem Näherungsschalter. –EB bezeichnet die elektromechanische Ausführung. Typ P arbeitet pneumatisch mit einem 3/2-Wege-Ventil. Maßgeblich für die Auswahl ist die vollständige Typenbezeichnung.
Kann ein steckbares Quittierelement einfach ersetzt werden?
Die steckbare Ausführung erleichtert den Austausch. Ein Ersatz muss jedoch mechanisch und elektrisch beziehungsweise pneumatisch zum vorhandenen System passen. Die Steckbarkeit allein bestätigt keine Austauschbarkeit verschiedener Varianten.
Bestätigt das Signal einen vollständig fehlerfreien Maschinenablauf?
Nein. Die Rückmeldung zeigt die Betätigung des Anschlagbolzens an. Ob der übrige Maschinenablauf korrekt abgeschlossen wurde, muss durch die dafür vorgesehene Steuerungs- und Überwachungsfunktion bewertet werden.
Wo finde ich die technischen Anschlussdaten?
Die verbindlichen Angaben stehen im Datenblatt der konkreten Ausführung. Nennen Sie uns die vollständige Typenbezeichnung, damit die passenden Unterlagen und Anschlüsse zugeordnet werden können.
Welche Angaben benötigt dynarep für eine Anfrage?
Hilfreich sind die vollständige Artikelnummer oder ein Foto der vorhandenen Kennzeichnung. Bei einer Neuauslegung benötigen wir Angaben zum Anschlagsystem, zur gewünschten Quittierungsart, zum Anschluss, zur Einbausituation und zur benötigten Stückzahl.
Quittierelemente anfragen
Sie benötigen ein Quittierelement für ein vorhandenes Anschlagsystem oder möchten eine neue Anwendung abstimmen? Senden Sie uns die Artikelnummer, ein Foto der Kennzeichnung oder Ihre Anforderungen. Wir unterstützen Sie bei der Zuordnung der passenden Ausführung.
