Dachlüfter für Schaltschränke
Warme Luft nach oben abführen – platzsparend auf dem Schaltschrankdach
Dachlüfter führen erwärmte Luft aus dem oberen Schaltschrankbereich ab. Durch die Montage auf dem Dach bleiben die Seitenflächen für andere Einbauten frei. Für den vorgesehenen Volumenstrom braucht die Abluft eine passend dimensionierte Zuluft im unteren Schrankbereich. Reicht der Austausch mit der Umgebungsluft thermisch nicht aus, wird ein anderes oder aktives Kühlprinzip ausgewählt.
Was ist ein Dachlüfter?

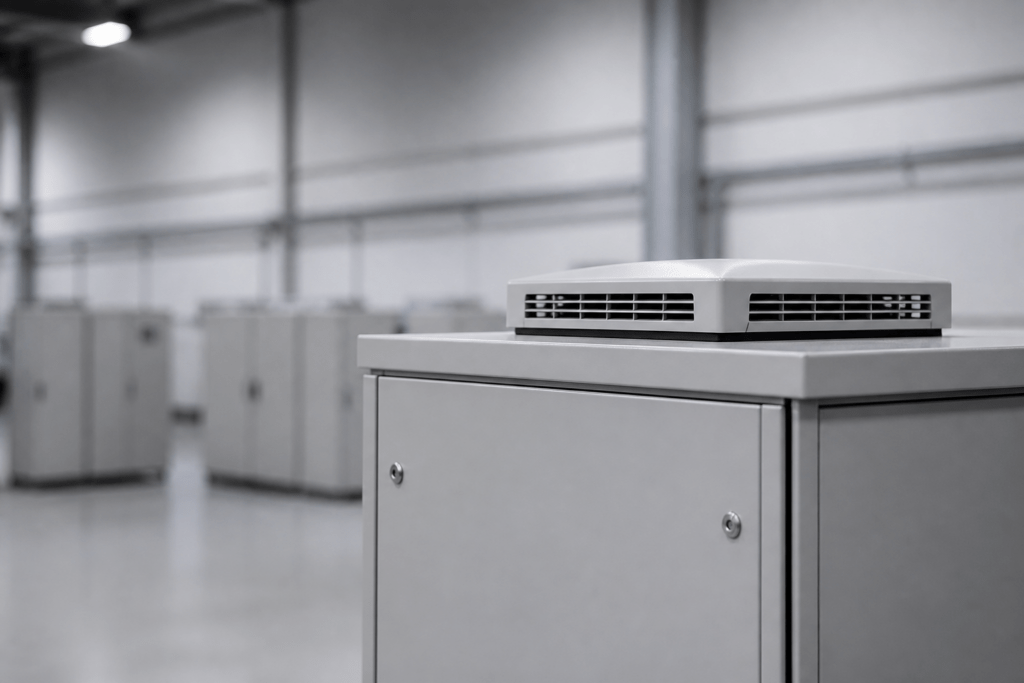

Ein Dachlüfter wird auf dem Dach eines Schaltschranks montiert. Der Ventilator erfasst die erwärmte Luft im oberen Schrankbereich und führt sie über den vorgesehenen Auslass nach außen. Die genaue Strömungsführung hängt von der gewählten Bauform ab.
Gegenüber einem seitlich montierten Lüfter bleibt mehr Seitenfläche für Kabeldurchführungen, Bedienelemente oder andere Komponenten frei. Gleichzeitig kann der Dachlüfter die natürliche Wärmeschichtung unterstützen. Entscheidend ist eine ausreichend große Zuluftöffnung im unteren Bereich, damit der berechnete Luftstrom tatsächlich erreicht wird.
Der Schutz gegen Staub und Wasser ergibt sich nicht allein aus der Förderrichtung. Maßgeblich sind Konstruktion, Schutzart, Dichtung, korrekte Montage und Wartungszustand. Ob eine Filtermatte erforderlich ist, wird nach Umgebung und Datenblatt entschieden; jeder Filter erhöht den Druckverlust und muss bei der Auslegung berücksichtigt werden.
Ausführungen
Dachlüfter mit Radialventilator
Je nach Bauform übernimmt ein Radialventilator den Ablufttransport und gibt die erwärmte Luft über den vorgesehenen Auslass ab. Dichtung, Montage und freie Ausblasfläche müssen zur konkreten Ausführung passen.
Kombination mit Eintrittsfiltern
Damit die Abluftmenge nachströmen kann, wird der Dachlüfter mit ausreichend dimensionierten Eintrittsöffnungen oder Filtern kombiniert. Anzahl und freie Filterfläche richten sich nach Volumenstrom und Druckverlust.
Alternative: Dachklimageräte
Reicht Luftaustausch nicht aus, kann eine aktive Kühlung erforderlich sein. Die Auswahl erfolgt nach Verlustleistung, gewünschter Innentemperatur, Umgebungstemperatur, Schutzanforderung und Aufstellort.
Dachlüfter und Zuluft richtig auslegen
Abluft funktioniert nur mit freier Zuluft
Der Dachlüfter führt erwärmte Luft aus dem oberen Schaltschrankbereich ab. Dieselbe Luftmenge muss über eine ausreichend große Zuluftöffnung nachströmen können, üblicherweise tief am Schaltschrank. Freier Querschnitt, Filterfläche und Druckverlust der Eintrittselemente werden auf den benötigten Volumenstrom abgestimmt. Eine zu kleine oder zugesetzte Zuluft reduziert die Luftleistung und kann Luft über ungewollte Spalten ansaugen. Passende Eintrittselemente zeigt die Seite Schaltschranklüfter und Filter.Dachöffnung und Einbaufläche prüfen
Vor der Auswahl werden Dachöffnung, Befestigungsbild, verfügbare Dachfläche, Tragfähigkeit und der freie Ausblasbereich geprüft. Die Dichtung muss plan aufliegen; Ausschnittkanten und Leitungen dürfen den Luftweg nicht einschränken. Die erreichbare Schutzart gilt nur für die vollständig montierte und nach Herstellerangaben abgedichtete Ausführung. Auch Wartungszugang und ein möglicher Filterwechsel gehören zur Einbauplanung.Luftaustausch oder aktive Kühlung?
Ein Dachlüfter kann die Innentemperatur nur in Richtung der Umgebungstemperatur absenken. Ist die Umgebungsluft bereits zu warm, stark belastet oder soll der Innenraum geschlossen bleiben, wird ein anderes Kühlprinzip benötigt. Dann werden Verlustleistung, gewünschte Innentemperatur, Umgebungstemperatur und Aufstellort für eine aktive Lösung bewertet. Den Gesamtzusammenhang zeigt die Kühltechnik-Übersicht.Technische Auswahlkriterien
Die Tabelle zeigt wichtige Auswahlfelder. Verbindliche Schutzart, Luftleistung und Einbaumaße ergeben sich aus der konkret gewählten Ausführung und ihrem Datenblatt.| Funktionsprinzip | warme Abluft wird im oberen Schaltschrankbereich erfasst und nach außen geführt |
| Montage | auf dem Schaltschrankdach; Dachfläche, Tragfähigkeit und Ausblasraum prüfen |
| Zuluft | ausreichend dimensionierte Eintrittsöffnung oder Filterfläche im unteren Schrankbereich |
| Dachöffnung | Ausschnitt und Befestigungsbild nach Datenblatt der gewählten Ausführung |
| Abdichtung und Schutzart | abhängig von Ausführung, Montage, Dichtung und Wartungszustand |
| Auslegung | Verlustleistung, Innen- und Umgebungstemperatur, Luftwegwiderstand und Schaltschrankvolumen |
| Wartung | Luftwege, Eintrittsfilter, Dichtung und Ventilator regelmäßig kontrollieren |
| Auswahl | herstellerneutral nach technischen Anforderungen; Abstimmung und Bezug über dynarep |
Typische Einsatzbereiche
Schaltschränke mit begrenzter Seitenfläche, bei denen die Kühlung über das Dach erfolgen muss.
Prüfstände, bei denen der Schrankinnenraum vollständig für Messelektronik gebraucht wird.
Standardlösung im Schaltschrankbau, wenn die natürliche Wärmeströmung genutzt werden soll.
Häufige Fragen zu Dachlüftern
Wie funktioniert ein Dachlüfter?
Je nach Bauform erfasst der Ventilator die erwärmte Luft im oberen Schaltschrankbereich und führt sie über den vorgesehenen Auslass nach außen. Der tatsächlich erreichbare Luftstrom hängt auch von Zuluft und Druckverlust ab.
Was ist der Vorteil gegenüber einem Filterlüfter an der Seite?
Ein Dachlüfter kann die natürliche Wärmeschichtung unterstützen und hält die Seitenflächen für andere Komponenten frei. Dachöffnung, Zuluft und freie Ausblasfläche müssen dennoch in die Konstruktion eingeplant werden.
Welche Schutzart erreicht ein Dachlüfter?
Eine pauschale Schutzart gilt nicht für alle Dachlüfter. Sie hängt von der konkreten Ausführung, Dichtung, korrekten Montage und dem Wartungszustand ab. Verbindlich ist das Datenblatt der gewählten Variante.
Brauche ich eine Filtermatte im Dachlüfter?
Ob eine Filtermatte erforderlich ist, hängt von Ausführung und Umgebung ab. Eintrittsfilter können die nachströmende Zuluft reinigen; jeder Filter erhöht jedoch den Druckverlust und muss bei Auslegung und Wartung berücksichtigt werden.
Wie kommt Luft in den Schaltschrank nach?
Über ausreichend dimensionierte Eintrittsöffnungen oder Filterelemente im unteren Schaltschrankbereich. Anzahl, freie Fläche und Druckverlust werden auf den benötigten Volumenstrom abgestimmt.
Wann brauche ich stattdessen ein Dachklimagerät?
Wenn die Umgebungsluft nicht kühl genug für die gewünschte Innentemperatur ist oder ein geschlossener Innenkreislauf benötigt wird. Die Auslegung erfolgt nach Verlustleistung, Temperaturgrenzen, Schutzanforderung und Aufstellort.
Welche Dachklimageräte führt dynarep?
dynarep bietet herstellerneutral ausgewählte Dachklimageräte an. Bauform, Kühlleistung, Filterung und Wartungsanforderungen ergeben sich aus dem konkret angebotenen Modell und seinem Datenblatt.
Wie finde ich die richtige Baugröße?
Ausschlaggebend sind Verlustleistung, maximale Umgebungstemperatur und zulässige Innentemperatur. Nennen Sie uns diese Werte, wir schlagen die passende Ausführung vor.
Dachlüfter anfragen
Nennen Sie uns Verlustleistung, Umgebungstemperatur und Schaltschrankgröße – wir schlagen die passende Ausführung vor.
