Axiallüfter für große Luftmengen

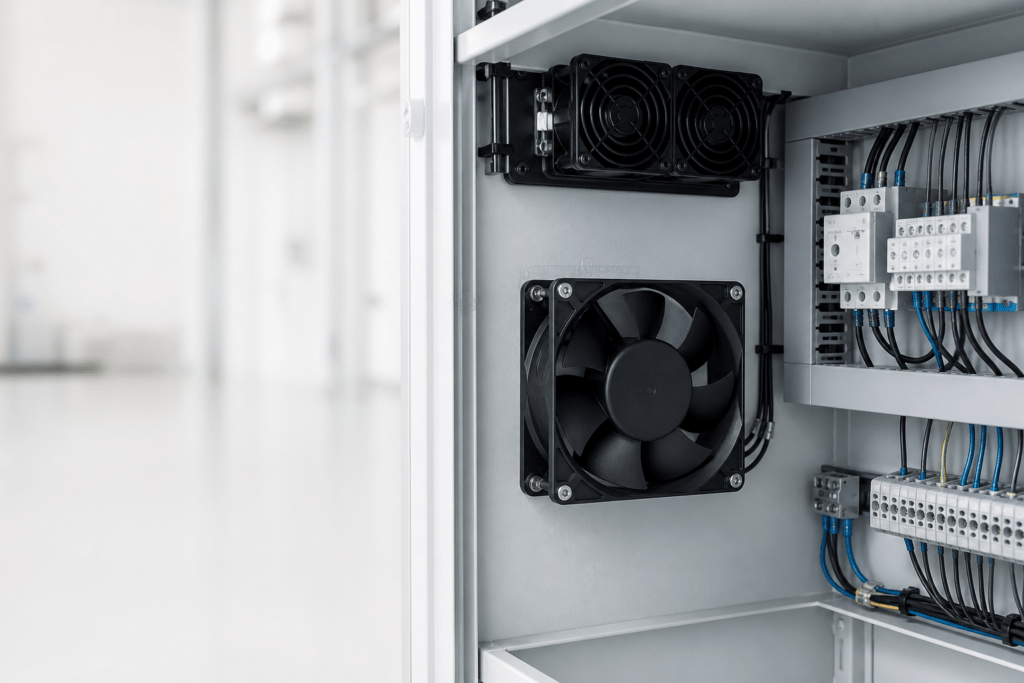

Effiziente Luftzirkulation bei geringem Widerstand – für Schaltschränke und industrielle Anwendungen.

Axiallüfter bewegen Luft parallel zur Rotationsachse und erzeugen dabei einen geraden, kontinuierlichen Luftstrom. Ihre aerodynamisch geformten Flügel sind auf hohen Volumenstrom bei geringem Widerstand ausgelegt – ideal für die direkte Belüftung offener Flächen. Je nach vollständiger MPN sind AC- oder DC-Ausführungen sowie Tacho-, Alarm- oder PWM-Funktionen verfügbar.

Was ist ein Axiallüfter?

Ein Axiallüfter fördert die Luft im Wesentlichen parallel zur Rotationsachse. Die Form und Anstellung der Laufradschaufeln bestimmen zusammen mit Drehzahl und Baugröße die Druck-Volumenstrom-Kennlinie.

Axiallüfter eignen sich häufig für große Luftmengen bei geringem Strömungswiderstand. Bei Filtern, Wärmetauschern oder längeren Luftwegen muss geprüft werden, ob der erforderliche Volumenstrom am Betriebspunkt erreicht wird. Dafür kommen je nach Kennlinie geeignete Axiallüfter oder Radiallüfter infrage.

Baureihen und Steuerung

Als AC- oder DC-Ausführung verfügbar, in verschiedenen Baugrößen und mit optionaler Drehzahlüberwachung.

Axiallüfter nach Artikelnummer auswählen

dynarep unterstützt bei der Auswahl von Axiallüftern von NMB/Minebea und weiteren von uns geführten Herstellern. Spannung, Leistungsdaten und mögliche Signalfunktionen werden über die vollständige Teilenummer und das zugehörige Datenblatt eindeutig bestimmt.

Signalfunktionen je nach Ausführung

Tacho-, Alarm- oder PWM-Funktionen sind modellabhängig. Signalart, Anschluss und Regelbereich werden anhand der vollständigen MPN und des Datenblatts geprüft.

Alternative bei höherem Gegendruck

Muss der benötigte Volumenstrom gegen einen höheren Strömungswiderstand gefördert werden, kann ein Radiallüfter oder Gebläse geeignet sein. Die Auswahl erfolgt anhand der Kennlinie und des Betriebspunkts. Details auf unserer Radiallüfter-Seite.

Axiallüfter nach Betriebspunkt und Teilenummer auswählen

Betriebspunkt statt Nennwert vergleichen

Die Auslegung beginnt mit dem benötigten Volumenstrom am tatsächlichen Druckverlust der Anwendung. Schutzgitter, Filtermatten, enge Öffnungen und Einbauten erhöhen den Strömungswiderstand. Deshalb wird nicht nur ein freiblasender Katalogwert verglichen, sondern die Kennlinie am vorgesehenen Betriebspunkt. Ein- und Auslass sollten frei bleiben; die Luftstromrichtung wird passend zur Wärmequelle und zur gewünschten Zu- oder Abluft festgelegt. Bei höherem Gegendruck kann ein Radiallüfter geeigneter sein.

Exakte Teilenummer vollständig erfassen

Die vollständige Artikelnummer einschließlich Bindestrichen und aller Zusätze kennzeichnet die konkrete Variante. Je nach Baureihe können sich Baugröße, Spannung, Anschluss, Drehzahl und optionale Signale unterscheiden. Für die Suche nach Ersatz oder einer kompatiblen Ausführung sollte die Artikelnummer exakt vom Typenschild oder Datenblatt übernommen werden. Ist nur ein Teil der Nummer lesbar, helfen ein scharfes Foto und die vorhandenen technischen Daten bei der Eingrenzung.

Bestehenden Lüfter als Alternative technisch prüfen lassen.

Mechanik und elektrische Schnittstelle prüfen

Für die technische Abstimmung werden Einbaumaß, Einbautiefe, Befestigungsbild, Luftstromrichtung, Versorgungsspannung und Anschlussbelegung benötigt. PWM-, Tacho- oder Alarmleitungen sind nur bei entsprechend ausgelegten Varianten verfügbar. Zulässige Umgebungstemperatur, Stromaufnahme, Geräuschwert und erwartete Lebensdauer werden anhand des Datenblatts der exakten Teilenummer geprüft. Passendes Lüfter-Zubehör wird in den Betriebspunkt einbezogen.

Technische Auswahlkriterien

Die Übersicht zeigt wichtige Auswahlfelder. Verbindliche Werte ergeben sich aus dem Datenblatt der vollständigen Artikelnummer.

Bauart	Luftförderung im Wesentlichen parallel zur Rotationsachse; Auswahl anhand von Volumenstrom und Druck am Betriebspunkt.
Versorgung	AC oder DC; Spannung und Stromaufnahme nach konkreter Teilenummer
Baureihen	Axiallüfter von NMB/Minebea und weiteren Herstellern; Baugröße und technische Daten nach vollständiger Artikelnummer
Baugrößen	Die verfügbaren Abmessungen sind baureihen- und ausführungsspezifisch. Im NMB-Katalog sind auch kleinere Bauformen wie 02510SS mit 25 × 25 × 10 mm enthalten. Maßgeblich sind die Maße und Einbaudetails des konkreten Datenblatts.
Signale und Regelung	je nach Variante mit Tacho-, Alarm- oder PWM-Funktion
Typische Anwendungen	Elektronikkühlung, Geräte, Schaltschränke und industrielle Anlagen mit geringem Luftwegwiderstand
Hersteller	NMB/Minebea und weitere; Bezug und technische Abstimmung über dynarep
Auswahlgrundlage	Betriebspunkt, Einbaumaß, Spannung, Anschluss und vollständige MPN

Typische Einsatzbereiche

Maschinen- & Anlagenbau →

Direkte Kühlung von Anlagenteilen und Elektronik bei kontinuierlichem Luftbedarf.

Mess- & Prüftechnik →

Zuverlässige Grundkühlung für Messelektronik bei geringem Strömungswiderstand im vorgesehenen Luftweg.

Gebäude- & Klimatechnik

Belüftung in Klimatisierungssystemen sowie Wohn- und Gewerbegebäuden.

Häufige Fragen zu Axiallüftern

Was ist ein Axiallüfter?

Ein Axiallüfter bewegt Luft parallel zur Rotationsachse und erzeugt einen geraden Luftstrom entlang der Antriebsachse. Er eignet sich besonders für große Luftmengen bei geringem Strömungswiderstand.

Was ist der Unterschied zwischen Axial- und Radiallüfter?

Axiallüfter fördern die Luft parallel zur Drehachse und eignen sich für große Luftmengen bei geringem Strömungswiderstand. Radiallüfter beziehungsweise Gebläse saugen die Luft axial an und führen sie seitlich aus. Dadurch eignen sie sich für Luftwege mit höherem Widerstand, beispielsweise durch Filter, Wärmetauscher oder enge Kanäle.

AC oder DC – was passt besser?

Das hängt von der vorhandenen Versorgung, dem Betriebspunkt und den benötigten Signalfunktionen ab. DC-Ausführungen können je nach vollständiger MPN Tacho-, Alarm- oder PWM-Funktionen bieten. AC-Ausführungen kommen insbesondere bei direkter Wechselstromversorgung und weitgehend konstantem Kühlbedarf infrage.

Wie wird die passende Axiallüfter-Baureihe ausgewählt?

Entscheidend sind Baugröße, Betriebspunkt, Spannung, Anschluss, Temperaturbereich, Geräuschanforderung und benötigte Signalfunktionen. Verbindliche technische Daten werden anhand der vollständigen Artikelnummer und des zugehörigen Datenblatts geprüft.

Was bedeutet ein Tachosignal bei einem Axiallüfter?

Bei entsprechend ausgestatteten Varianten liefert das Tachosignal Impulse zur Drehzahlüberwachung. Impulszahl, Signalpegel und Anschluss ergeben sich aus dem Datenblatt der vollständigen MPN.

Für welche Anwendungen eignen sich Axiallüfter besonders?

Axiallüfter eignen sich für Anwendungen, in denen große Luftmengen bei vergleichsweise geringem Strömungswiderstand benötigt werden, beispielsweise zur direkten Kühlung von Elektronik, Geräten oder Schaltschränken.

Wie wird der Geräuschpegel eines Axiallüfters bewertet?

Der Schalldruckpegel hängt von Baugröße, Drehzahl, Betriebspunkt und Einbausituation ab. Bei PWM-fähigen Varianten kann eine bedarfsgerechte Drehzahlregelung den Geräuschpegel bei geringerem Kühlbedarf reduzieren.

Warum Axiallüfter über dynarep beziehen?

dynarep unterstützt bei der Auswahl anhand von Betriebspunkt, Baugröße, Spannung, Anschluss und vollständiger MPN. Technische Daten und Verfügbarkeit werden für die konkrete Ausführung geprüft.

Axiallüfter anfragen

Nennen Sie uns die geforderte Luftleistung und Baugröße – wir schlagen den passenden Axiallüfter vor.
