Kabelkonfektion nach Kundenwunsch

Von der Einzellitze bis zum kompletten Kabelbaum – Pressungen bis 125 mm²

dynarep liefert Kabelkonfektionen nach Spezifikation: Einzellitzen, mehradrige Kabel, Flachbandkabel und komplette Kabelbäume. Die Fertigung erfolgt bei spezialisierten externen Fertigungsdienstleistern. Wir stimmen Leitung, Steckverbinder, Belegung, Kennzeichnung und Prüfanforderungen mit Ihnen ab und koordinieren die Beschaffung und Lieferung.

Was ist Kabelkonfektion?

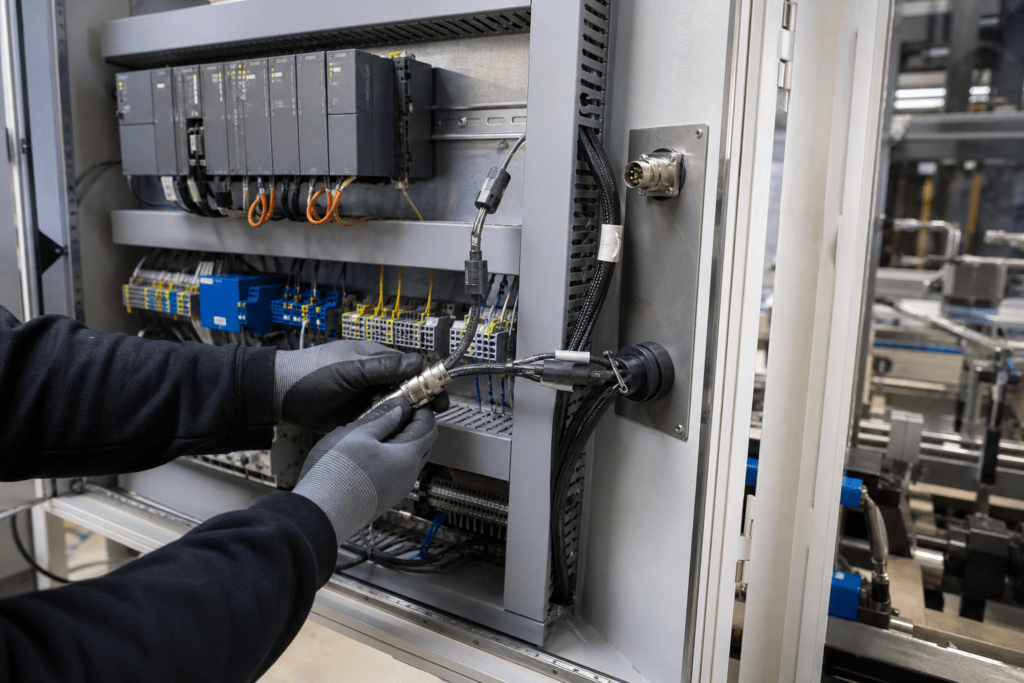

Kabelkonfektion bedeutet, eine Leitung so vorzubereiten, dass sie einbaufertig ist: ablängen, abisolieren, Kontakte anschlagen, kennzeichnen und prüfen. Statt Meterware, die vor Ort zugeschnitten und angeschlossen werden muss, erhalten Sie ein fertiges Bauteil.

Vorkonfektionierte Leitungen reduzieren den Verdrahtungsaufwand bei der Montage. Je nach Ausführung werden sie gesteckt, verschraubt oder über Klemmen angeschlossen. Eine abgestimmte Zeichnung und Pinbelegung helfen, Anschlussfehler zu vermeiden und wiederkehrende Lieferungen nachvollziehbar auszuführen.

Entscheidend ist die Verbindung zwischen Leitung und Kontakt. Bei entsprechend ausgestatteten Fertigungsanlagen unterstützt die automatische Crimpkraftüberwachung die Prozesskontrolle. Welche zusätzlichen Prüfungen erforderlich sind, wird anhand der Leitung, der Verbindungstechnik und Ihrer Anwendung vereinbart.

Das Spektrum reicht vom einfachen Flachbandkabel bis zu Spezialkabeln für LCD-Displays und ganzen Kabelbäumen für Maschinenbau und Fahrzeugindustrie.

Lieferbare Kabelkonfektionen

Vom einzelnen Draht bis zum vollständigen Kabelsatz.

Einzellitzen & Adern

Einzelne Leitungen mit Aderendhülsen, Kabelschuhen oder Steckkontakten – abgelängt, beschriftet und einbaufertig.

Flachband- & Spezialkabel

Flachbandkabel für Platinenverbindungen sowie Spezialkabel, etwa für LCD-Displays und Anzeigeeinheiten.

Komplette Kabelbäume

Mehrere Leitungen mit festen Abzweigen, Ummantelung und Steckverbindern – als Kabelsatz für Maschinenbau und Fahrzeugindustrie.

Technische Daten

Eckdaten zur Kabelkonfektion über externe Fertigungsdienstleister – als Grundlage für Ihre Anfrage.

Pressungen	bis 125 mm² Querschnitt
Steckverbinder	Verarbeitung zahlreicher Steckverbindersysteme; Machbarkeit anhand von Kontakt, Leitung und erforderlichem Werkzeug prüfen
Vollautomaten	Automatische Verarbeitung mit Crimpkraftüberwachung bei entsprechend ausgestatteten externen Fertigungsdienstleistern
Weitere Anlagen	Halbautomaten, pneumatische Tischpressen und Leitungsbeschriftung bei den ausführenden Fertigungsbetrieben
Leitungstypen	Einzellitzen, mehradrige Kabel, Flachbandkabel, Spezialkabel für LCD-Displays
Kabelbäume	komplette Kabelsätze für Maschinenbau- und Fahrzeugindustrie
Kennzeichnung	Leitungsbeschriftung direkt im Prozess
Materialbeschaffung	nach Kundenwunsch – über langjährige Lieferantenkontakte
Qualifikation	Fachpersonal der ausführenden Fertigungsbetriebe, abgestimmt auf die eingesetzten Verfahren

Für eine eindeutige Anfrage benötigen wir Leitungstyp und Querschnitt, Steckverbinder mit Artikelnummern, Pinbelegung, Längen und Toleranzen, Kennzeichnung sowie Stückzahl. Prüfanforderungen und der gültige Zeichnungsstand werden vor der Fertigung abgestimmt. Ein Freigabemuster kann helfen, Einbau und Anschluss vor dem Serienbedarf zu überprüfen.

Typische Einsatzbereiche

Maschinen- & Anlagenbau →

Kabelbäume für Serienmaschinen – nach abgestimmter Zeichnung, Kennzeichnung und Prüfvorgabe.

Mess- & Regeltechnik →

Signal- und Steuerleitungen für Messgeräte, bei denen die Kontaktqualität über die Zuverlässigkeit entscheidet.

Displays & Anzeigeeinheiten →

Spezialkabel für LCD-Displays und Bedieneinheiten – oft in Kombination mit unseren Eingabesystemen.

Häufige Fragen zur Kabelkonfektion

Bis zu welchem Querschnitt sind Pressungen möglich?

Über die ausführenden Fertigungsdienstleister sind Pressungen bis 125 mm² möglich. Die konkrete Verarbeitung wird anhand von Leitung, Kontakt und erforderlichem Werkzeug geprüft.

Welche Steckverbinder können verarbeitet werden?

Zahlreiche marktübliche Steckverbindersysteme können verarbeitet werden. Nennen Sie uns die vollständigen Artikelnummern von Steckverbinder und Kontakten sowie Leitungstyp und Querschnitt, damit die Machbarkeit geprüft werden kann.

Wie wird die Crimpqualität geprüft?

Bei entsprechend ausgestatteten Fertigungsanlagen unterstützt die automatische Crimpkraftüberwachung die Prozesskontrolle. Zusätzliche Prüfungen werden anhand der Verbindung und der vereinbarten Qualitätsanforderungen festgelegt.

Sind auch Kleinserien und Muster möglich?

Ja. dynarep koordiniert Muster, Kleinserien und Serienbedarf mit externen Fertigungsdienstleistern. Ein Freigabemuster kann zur Prüfung von Einbau und Anschluss dienen.

Können die Leitungen beschriftet werden?

Ja. Die Kennzeichnung wird nach Ihren Vorgaben mit dem ausführenden Fertigungsbetrieb abgestimmt, damit Leitungen bei Montage und Wartung eindeutig zugeordnet werden können.

Beschaffen Sie auch das Material?

Ja. Über langjährige Lieferantenkontakte beschaffen wir Kabel und Komponenten nach Ihren Vorgaben.

Sind auch Flachbandkabel erhältlich?

Ja. Zum Lieferspektrum gehören Flachbandkabel, Spezialkabel für LCD-Displays und komplette Kabelbäume.

Welche Unterlagen brauchen Sie für ein Angebot?

Hilfreich sind Zeichnung oder Muster, Leitungstyp und Querschnitt, Steckverbinder, Pinbelegung, Längen, Stückzahl und Prüfanforderungen. Bei Zeichnungen benötigen wir den gültigen Änderungsstand; fehlende Angaben klären wir gemeinsam.

Kabelkonfektion anfragen

Nennen Sie uns Leitungstyp, Steckverbinder, Längen und Stückzahl – wir melden uns mit einem Angebot.
