Optical Bonding für ablesbare Displays
Luftspalt eliminieren, Reflexionen minimieren – mit Gel-Sheets von HT Tech
Was ist Optical Bonding?
Optical Bonding bezeichnet das vollflächige Verkleben von Display, Touchsensor und Deckglas mit einem optisch klaren Material. Es reduziert den Luftspalt und damit Reflexionen an den verbundenen Grenzflächen. So kann der Kontrast bei schwierigen Lichtverhältnissen verbessert werden.
Welche Wirkung im Gerät erreicht wird, hängt unter anderem von Display, Deckglas, Beleuchtung und Einbausituation ab. Der optische Verbund kann die mechanische Stabilität erhöhen; eine bestimmte Stoßfestigkeit oder Schutzart wird dadurch nicht automatisch nachgewiesen.
HT Tech übernimmt die abgestimmte Verarbeitung. dynarep unterstützt Auswahl, technische Abstimmung und Beschaffung. Für resistive und kapazitive Touchscreens prüfen wir gemeinsam, welcher Aufbau zu Displaygröße, Lichtverhältnissen und Einsatzumgebung passt.
Vorteile im Detail
Optical Bonding wirkt auf drei Ebenen gleichzeitig.
Bessere Ablesbarkeit
Ohne Lufteinschlüsse steigt die Lichtdurchlässigkeit, der Kontrast nimmt zu. Schwarze Bereiche wirken dunkler, Farben lebendiger – auch bei direkter Sonneneinstrahlung bleibt das Display ablesbar.
Höhere Robustheit
Das Bondingmaterial verbindet die Schichten und kann punktuelle Belastungen gleichmäßiger verteilen. Die von HT Tech eingesetzten Gel-Sheets können zur Stoßdämpfung beitragen. Die mechanische Eignung wird für den konkreten Displayverbund bewertet.
Feuchtigkeit im Zwischenraum reduzieren
Technische Daten
Eckdaten zum Optical-Bonding-Verfahren mit Gel-Sheets.
| Verfahren | Verkleben von Display, Touchsensor und Deckglas mit optisch klarem Material |
| Bondingmaterial | Gel-Sheets bei der Verarbeitung durch HT Tech; bei fertig gebondeten Zukaufbaugruppen je nach Ausführung auch Liquid Bonding |
| Wirkung Ablesbarkeit | Wegfall innerer Reflexionsflächen und höherer Kontrast bei Sonneneinstrahlung |
| Wirkung Robustheit | Absorption von Schlagenergie und gleichmäßigere Verteilung punktueller Belastung |
| Wirkung Feuchtigkeit | Der entfallende Luftspalt reduziert das Risiko von Feuchtigkeit im Zwischenraum; die Eignung für Temperaturwechsel wird projektspezifisch bewertet |
| Bondinggrößen | 3,5 bis 24 Zoll |
| Gel-Sheet-Stärken | 0,175 bis 1,8 mm |
| Temperaturstabilität | −40 bis +90 °C |
| Kombinierbar mit | resistiven und kapazitiven Touchscreens, Folientastaturen und Frontplatten |
| Fertigung | HT Tech, Wien – Glasbearbeitung komplett im Haus |
| Qualitätsmanagement | HT Tech: nach ISO 9001 und ISO 13485 zertifiziert |
Typische Einsatzbereiche

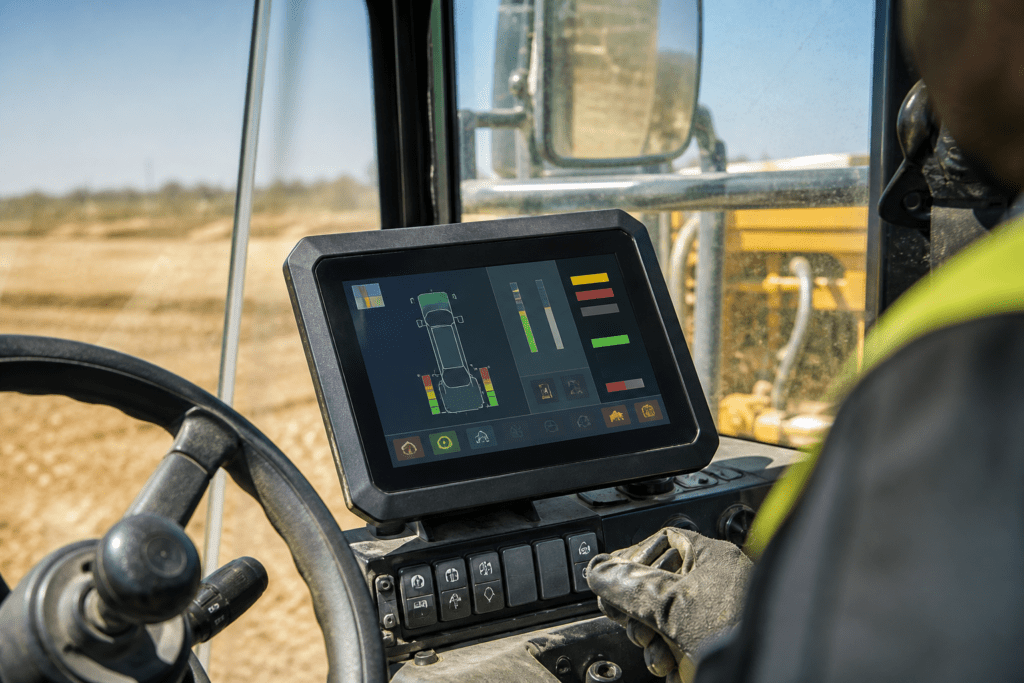

Displays im Freien, bei denen Reflexionen reduziert und der Kontrast bei direkter Sonneneinstrahlung verbessert werden soll.
Bedienterminals in rauer Umgebung, bei denen Stoßfestigkeit und klare Ablesbarkeit zusammenkommen müssen.
Häufige Fragen zu Optical Bonding
Was ist Optical Bonding?
Das vollflächige Verkleben von Display, Touchsensor und Deckglas mit einem optisch klaren Material. Dadurch entfällt der Luftspalt zwischen den Schichten – und mit ihm die inneren Reflexionsflächen.
Warum verbessert das die Ablesbarkeit?
An jeder Grenzfläche zwischen Luft und Glas wird Licht reflektiert. Ohne Luftspalt entfallen diese Flächen, der Kontrast steigt deutlich – auch bei direkter Sonneneinstrahlung.
Was sind Gel-Sheets?
Flexible Klebeschichten, die zwischen Display und Deckglas eingefügt werden. Sie passen sich blasenfrei an die Oberflächen an und wirken zugleich als Stoßdämpfung.
Macht Bonding das Display robuster?
Ja. Das Material zwischen den Schichten absorbiert Schlagenergie und verteilt punktuelle Belastungen – das Display hält mechanischen Einwirkungen besser stand.
Wie wirkt sich Optical Bonding auf Feuchtigkeit im Zwischenraum aus?
Kann Optical Bonding die Auslegung der Hintergrundbeleuchtung beeinflussen?
Für welche Displays eignet sich das Verfahren?
Für Displays, die unter schwierigen Lichtverhältnissen ablesbar bleiben müssen – Außengeräte, Feldgeräte, Bedienterminals in hellen Umgebungen.
Lässt sich Bonding mit Touchscreens kombinieren?
Ja. HT Tech kombiniert Optical Bonding mit resistiven oder kapazitiven Touchscreens. Auf Wunsch ist die Integration in eine komplette Bedieneinheit mit Frontplatte möglich. dynarep übernimmt Beratung, technische Abstimmung und Beschaffung.
Optical Bonding anfragen
Nennen Sie uns Displaygröße, Einsatzumgebung und Lichtverhältnisse – wir prüfen, ob Bonding sich lohnt.
