Schaltschranklüfter nach Maß ausgelegt
Filterlüfter und Austrittsfilter – für zuverlässige Schaltschrankbelüftung nach Verlustleistung, Temperatur und Einbausituation.
Wie ein Filterlüfter-System funktioniert

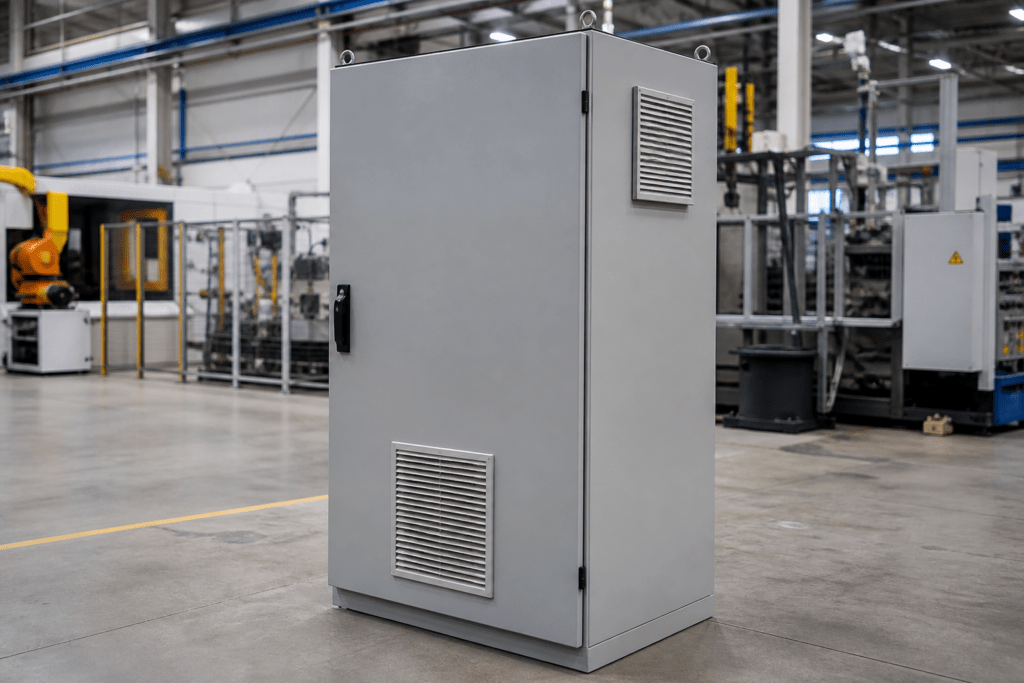

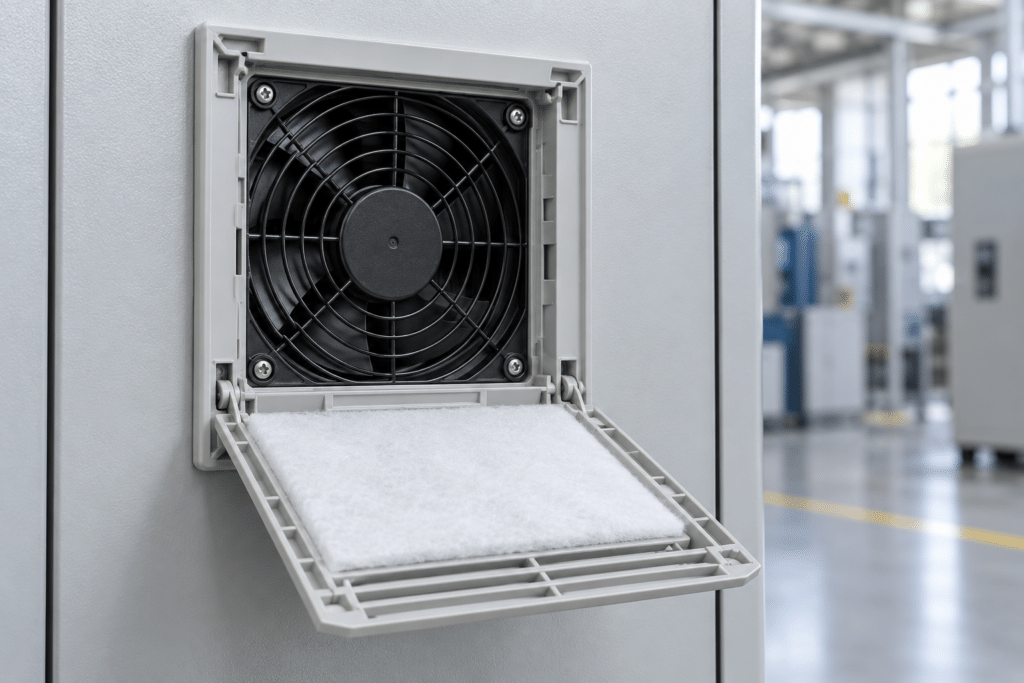

Der Filterlüfter sitzt meist im unteren Bereich des Schaltschranks. Ein Axiallüfter saugt kühlere Außenluft an, eine Filtermatte reinigt sie von Staub und Schmutzpartikeln, bevor sie in den Schrank strömt.
Die einströmende Luft nimmt die Abwärme der Elektronik auf und verlässt den Schaltschrank über eine passend dimensionierte Austrittsöffnung mit Filter. Der Austrittsfilter besitzt keinen eigenen Lüfter und bildet die passive Gegenöffnung des Belüftungssystems. Seine Filter- und Schutzwirkung hängt von Ausführung, Montage und Luftstromrichtung ab.
Filterlüfter und Austrittsfilter werden gemeinsam als Belüftungssystem ausgelegt. Anzahl, Größe und Position der Komponenten richten sich nach dem erforderlichen Luftstrom, den Druckverlusten und der Einbausituation. Luftkurzschlüsse und schlecht durchströmte Bereiche sind zu vermeiden.
Filterlüfter nach Verlustleistung und Umgebung auswählen
Ein Filterlüfter ist sinnvoll, wenn die Umgebungsluft kühler als die gewünschte Schaltschrank-Innentemperatur und für einen kontrollierten Luftaustausch geeignet ist. Für die Vorauswahl werden die elektrische Verlustleistung, die maximale Umgebungstemperatur und die höchstens zulässige Innentemperatur benötigt. Je kleiner die verfügbare Temperaturdifferenz ist, desto größer muss der wirksame Volumenstrom ausfallen. Entscheidend ist nicht der Freiluftwert des Lüfters: Filtermatte, Lamellen, Austrittsfilter und Einbauten erzeugen Strömungswiderstand und verringern die Luftleistung im eingebauten Zustand. Die übergeordnete Kühltechnik-Übersicht erklärt die Auswahl zwischen offener Belüftung und geschlossenem Klimakonzept.
Zu- und Abluft gemeinsam planen
Die kühlere Luft sollte möglichst tief oder seitlich einströmen, die relevanten Wärmequellen durchqueren und oben oder auf der gegenüberliegenden Seite austreten. Ein zu kleiner Austrittsquerschnitt erhöht den Gegendruck; zu dicht nebeneinander angeordnete Öffnungen können eine Kurzschlussströmung erzeugen. Kabelkanäle, Montageplatten und dicht gepackte Baugruppen sind bereits bei der Planung des Luftwegs zu berücksichtigen. Wenn sich Wärme besonders im Schrankdach sammelt, kann ein Dachlüfter geprüft werden. Schutzgitter, Filtermatten und weiteres Lüfter-Zubehör gehören in die Betrachtung des realen Betriebspunkts.
Wartung und Angaben für die technische Anfrage
Filtermatten müssen ohne aufwendige Demontage erreichbar sein. Mit zunehmender Verschmutzung steigt der Druckverlust, während der Kühlvolumenstrom sinkt. Das Wartungsintervall richtet sich deshalb nach Staubbelastung, Betriebsdauer und zulässiger Temperaturreserve. Für eine schnelle Auslegung helfen Verlustleistung, Schrankabmessungen, maximale Umgebungs- und Innentemperatur, Einbauposition, Versorgungsspannung, gewünschte Schutzart, Umgebungsbelastung sowie vorhandene Zu- und Abluftquerschnitte. Auch gewünschte Wartungsintervalle und vorhandene Filtergrößen sind für den Abgleich hilfreich. Diese Angaben können direkt über die technische Anfrage übermittelt werden.
Filterlüfter nach Einbausituation auswählen
Luftleistung, Umgebungsbedingungen und Einbau werden gemeinsam für die konkrete Anwendung betrachtet.
Luftleistung am Betriebspunkt
Schutzbedarf und Umgebung
Staub, Feuchtigkeit, Ölnebel und Aufstellort entscheiden über Filtermedium, erforderliche Schutzwirkung und geeignetes Kühlprinzip.
Einbau und Wartung
Einbauöffnung, Luftstromrichtung, Versorgung und Filterzugang werden so abgestimmt, dass Betrieb und Wartung praktikabel bleiben.
Technische Auswahlkriterien
| Systemaufbau | Filterlüfter und passend dimensionierter Austrittsfilter |
| Thermische Auslegung | Verlustleistung, maximale Umgebungstemperatur und zulässige Innentemperatur |
| Luftleistung | Wirksamer Volumenstrom am Betriebspunkt mit Filter, Gitter und Einbauten |
| Luftweg | Position und freier Querschnitt von Zu- und Abluft sowie Lage der Wärmequellen |
| Schutzbedarf | Erforderliche Schutzwirkung und Umgebungsbelastung anhand der konkreten Ausführung prüfen |
| Elektrik | Versorgungsspannung, Leistungsaufnahme und Anschluss der gewählten Variante |
| Einbau | Ausschnitt, Einbaulage, Befestigung, Platzbedarf und Zugänglichkeit |
| Wartung | Filterwechsel, Staubbelastung, Betriebsdauer und verfügbare Temperaturreserve |
Typische Einsatzbereiche
Schaltschränke an Produktionsanlagen, die dauerhaft und unter wechselnden Umgebungsbedingungen laufen.
Empfindliche Elektronik in Prüfständen, bei der eine stabile Betriebstemperatur die Messgenauigkeit sichert.
Gebäude- & Industrietechnik
Schaltschränke in Technikräumen und Produktionshallen, oft mit erhöhter Staubbelastung.
Häufige Fragen zu Schaltschranklüftern
Was ist der Unterschied zwischen Filterlüfter und Austrittsfilter?
Der Filterlüfter bewegt die Luft aktiv. Der Austrittsfilter bildet die passive Gegenöffnung. Beide werden als gemeinsames Luftsystem dimensioniert.
Wird ein Filterlüfter einblasend oder ausblasend montiert?
Häufig wird er einblasend eingesetzt, damit gefilterte Luft in den Schaltschrank gelangt. Die geeignete Luftstromrichtung hängt jedoch von Einbaulage, Wärmequellen und gewünschtem Druckkonzept ab.
Wie wird die erforderliche Luftleistung bestimmt?
Aus Verlustleistung, maximaler Umgebungstemperatur und zulässiger Innentemperatur ergibt sich die erforderliche Luftmenge. Der Druckverlust von Filter, Gitter und Einbauten wird dabei mitberücksichtigt.
Welche Schutzart erreicht ein Filterlüfter?
Die erreichbare Schutzart ist produkt- und einbauabhängig. Sie darf nur anhand der konkreten Ausführung, des passenden Filters und der korrekten Montage angegeben werden.
Wie häufig muss die Filtermatte gewechselt werden?
Das Intervall hängt von Staubbelastung, Betriebsdauer und Temperaturreserve ab. Steigende Schaltschranktemperaturen oder sichtbar verschmutzte Filter sind Hinweise auf einen notwendigen Wechsel.
Wann reicht ein Filterlüfter nicht aus?
Wenn die Umgebungsluft zu warm oder stark mit Staub, Feuchtigkeit oder Ölnebel belastet ist oder der Schaltschrank geschlossen bleiben muss, wird ein anderes Kühlprinzip geprüft.
Kann ein Filterlüfter mit einem Dachlüfter kombiniert werden?
Das ist möglich, wenn Zu- und Abluft gemeinsam dimensioniert werden. Die Kombination darf keinen unerwünschten Unterdruck oder eine Kurzschlussströmung erzeugen.
Welche Angaben benötigt dynarep für die Auslegung?
Benötigt werden Verlustleistung, Schrankabmessungen, maximale Umgebungs- und Innentemperatur, Einbauposition, Versorgung, Umgebungsbelastung, vorhandene Öffnungen und Stückzahl.
Schaltschranklüfter anfragen
Nennen Sie uns Verlustleistung, Umgebungstemperatur und Schaltschrankgröße – wir schlagen die passende Serie vor.
