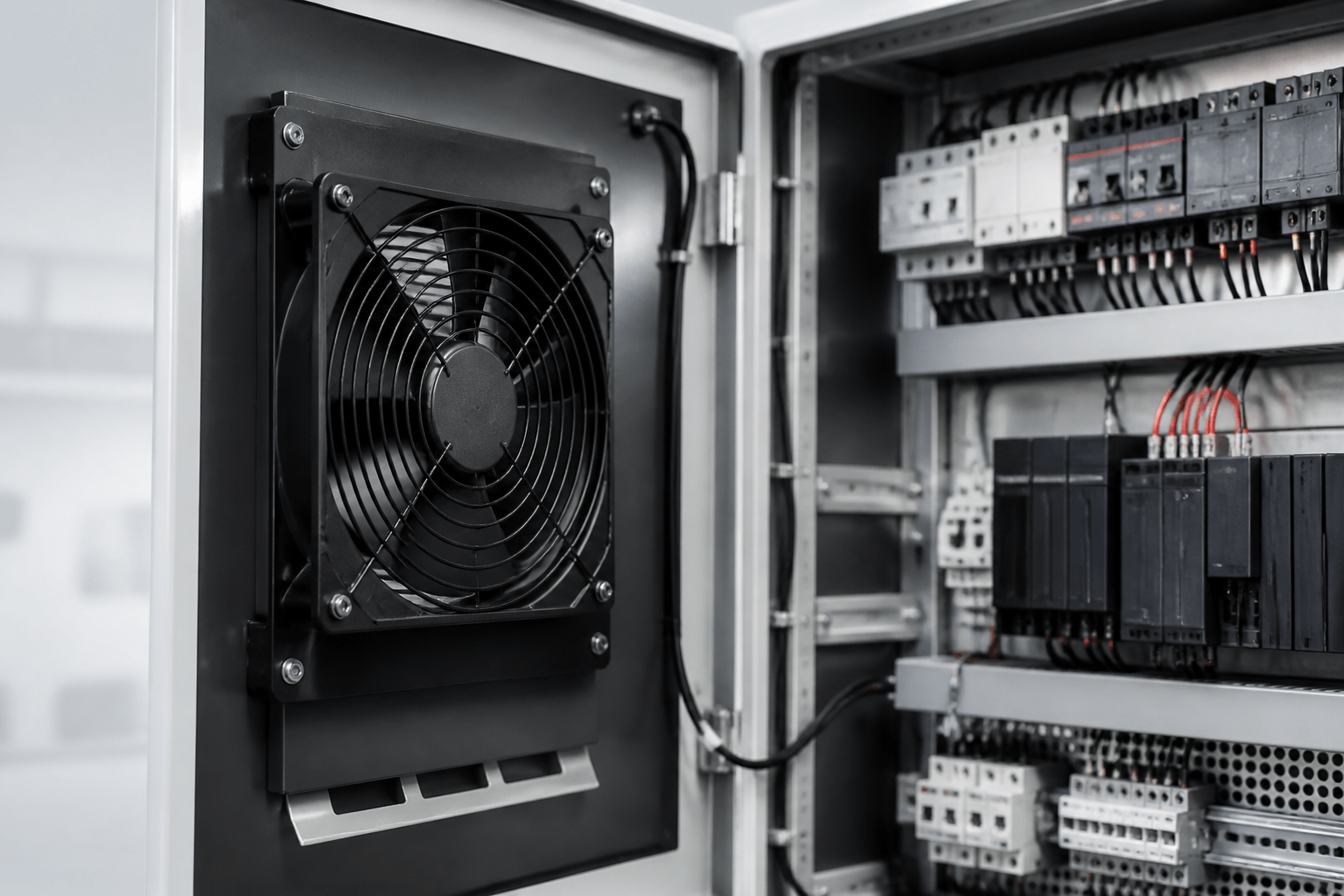

Kühltechnik & Schaltschrankklimatisierung
Zuverlässige Kühlung für Ihre Industrie-Elektronik – von der Einzelkomponente bis zur Komplettlösung
Kurz gesagt: Kühltechnik für Industrieelektronik führt Verlustwärme kontrolliert ab und hält Bauteile innerhalb ihrer zulässigen Temperaturgrenzen.
dynarep unterstützt bei der Auswahl von Axiallüftern, Radiallüftern und Gebläsen von NMB/Minebea und weiteren von uns geführten Herstellern. Für Schaltschränke kommen herstellerneutral ausgewählte Filterlüfter, Austrittsfilter, Dachlüfter und Klimageräte hinzu. Entscheidend sind nicht einzelne Katalogwerte, sondern das Zusammenspiel aus Verlustleistung, Umgebungstemperatur, Luftwiderstand, Einbauraum und gewünschter Regelung.
Schaltschrankbelüftung – wann welche Lösung?
Elektronik im Schaltschrank, Maschinengehäuse oder Bediengerät erzeugt Verlustwärme. Bleibt diese Wärme im Gehäuse, steigen Bauteiltemperatur und thermische Belastung. Die passende Kühllösung muss deshalb nicht nur eine bestimmte Luftmenge bewegen, sondern unter den realen Bedingungen der Anwendung funktionieren. Dazu gehören Filter, Gitter, enge Kanäle, die Position der Wärmequellen und die Temperatur der angesaugten Luft.
Eine belastbare Auslegung beginnt mit der Frage, ob Umgebungsluft zur Kühlung geeignet ist. Ist sie kühl und ausreichend sauber, kann ein offener Luftaustausch mit Lüfter oder Filterlüfter wirtschaftlich sein. Ist die Umgebungsluft zu warm, stark verschmutzt oder feucht, sollte der Innenraum geschlossen bleiben. Dann ist ein Klimagerät oder eine andere geschlossene Kühllösung zu prüfen.
Entscheidungshilfe für die Vorauswahl
| Ausgangssituation | Typischer Lösungsansatz | Besonders zu prüfen |
| Freier Luftweg, geringer Widerstand | Axiallüfter | Volumenstrom, Einbaumaß, Geräusch |
| Kanäle, Filter oder kompakter Bauraum | Radiallüfter oder Gebläse | Gegendruck und Betriebspunkt |
| Saubere, kühlere Umgebungsluft | Filterlüfter mit Austrittsfilter | Filterstandzeit und Luftführung |
| Wärme staut sich im Schrankdach | Dachlüfter | Freier Dachaustritt und Schutzart |
| Umgebung zu warm oder belastet | Geschlossenes Klimakonzept | Temperaturdifferenz, Dichtheit und Kondensat |
Ihre Vorteile mit dynarep
dynarep betrachtet Kühlung als Teil der Geräte- und Anlagenentwicklung. Für die Vorauswahl werden Einbauraum, Versorgung, Luftweg und Betriebsbedingungen gemeinsam bewertet. So lässt sich früh erkennen, ob ein einzelner Lüfter genügt, ein Filterlüfter-System erforderlich ist oder ein geschlossenes Klimakonzept benötigt wird.
Bei Lüftern von NMB/Minebea und weiteren von uns geführten Herstellern unterstützt dynarep bei der Zuordnung von Bauform, Spannung, Signalen und Betriebspunkt. Schaltschrankkomponenten werden davon getrennt und herstellerneutral nach Verlustleistung, Schutzbedarf und Einbausituation ausgewählt. Das verhindert falsche Herstellerzuordnungen und erleichtert die technische Abstimmung vom Muster bis zur Serie.
Von der Spezifikation bis zum austauschbaren Serienteil
Am Anfang steht häufig noch keine vollständige Teilenummer, sondern eine thermische Aufgabe: bestimmte Verlustleistung, knapper Bauraum, definierte Versorgung und eine erwartete Lebensdauer. Daraus werden die relevanten Auswahlwerte abgeleitet. Ist bereits eine Lüfterbezeichnung vorhanden, können Bauform, elektrische Daten, Abmessungen, Anschluss und verfügbare Signalfunktionen gezielt abgeglichen werden. Bei Ersatz- und Folgebedarfen ist zusätzlich wichtig, dass mechanische und elektrische Schnittstellen zur bestehenden Konstruktion passen.
Muster, Varianten und Nachlieferbarkeit
Für Entwicklung und Umrüstung kann ein Erstmuster die Einbausituation, Luftführung und akustische Wirkung früh absichern. Bei Serienanwendungen werden Varianten, Kabelkonfektion, Steckverbinder und benötigtes Zubehör von Anfang an dokumentiert. So bleiben Änderungen nachvollziehbar und spätere Beschaffungen eindeutig. Die konkrete Verfügbarkeit und Lieferzeit werden immer für die gewählte Ausführung geprüft.
Klare Trennung der Produktbereiche
Unser Lüfterangebot umfasst NMB/Minebea und weitere von uns geführte Hersteller. Konkrete Herstellerangaben und technische Daten beziehen sich jeweils auf die genannte Baureihe oder Artikelnummer. Filterlüfter, Dachlüfter, Klimageräte und weitere Schaltschrankkomponenten werden herstellerneutral beschrieben. Diese Trennung macht transparent, welche technischen Daten direkt einer Lüfterserie zugeordnet werden können und wo eine anwendungsbezogene Auswahl des passenden Schaltschranksystems erforderlich ist.
Lüfterauswahl mit technischer Unterstützung
Auswahl von Axiallüftern, Radiallüftern und Gebläsen passend zu Betriebspunkt, Spannung, Einbauraum und benötigten Signalen.
Komplettes Kühlspektrum
Axial-, Radial-, AC- und DC-Lüfter, Schaltschranklüfter, Klimageräte und Dachlüfter aus einer Hand.
Technische Auslegung
Beratung zu Luftleistung, Druck, Schalldruckpegel und Positionierung – passend zu Ihrer Verlustleistung.
Serienversorgung
Vom Musterbedarf bis zur Serienversorgung: Stückzahl, Ausführung und Liefertermin werden für die konkrete Anfrage abgestimmt.

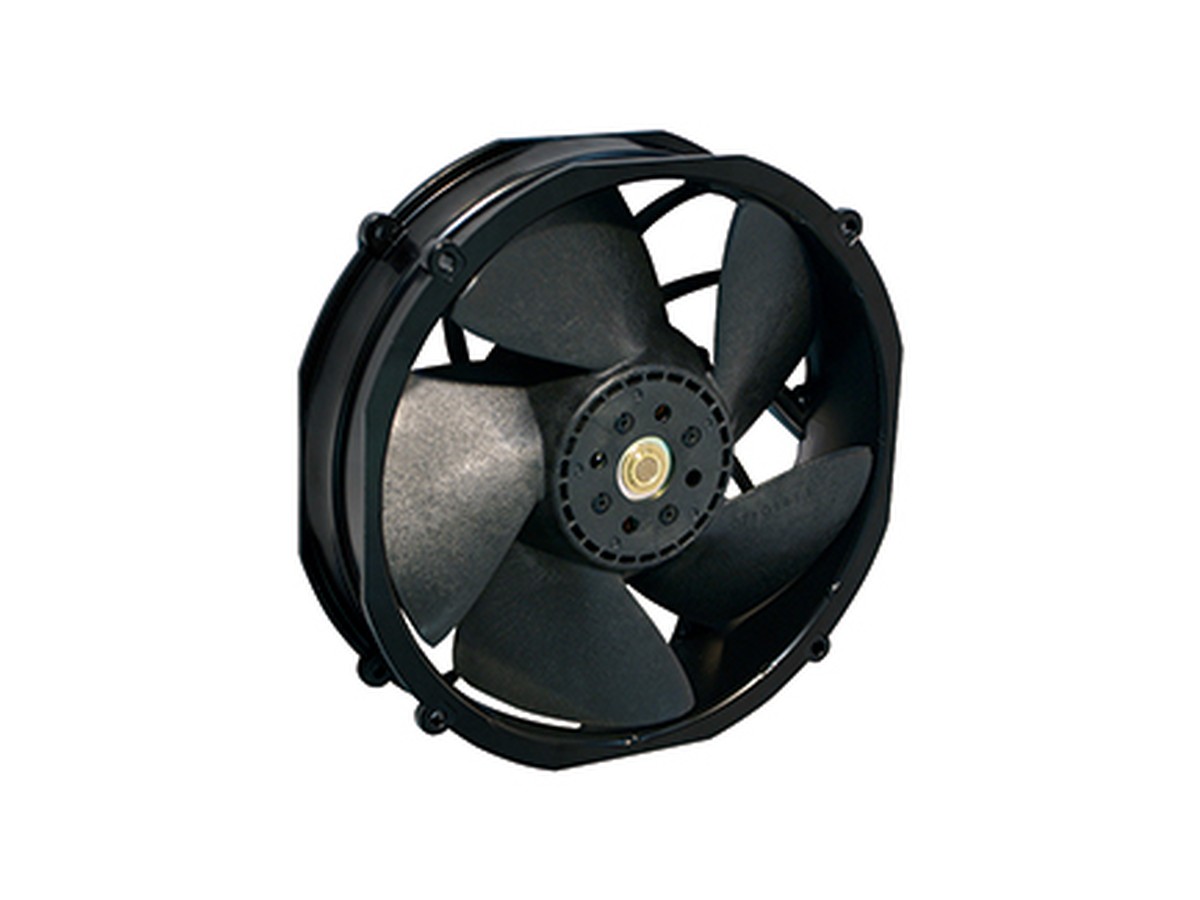

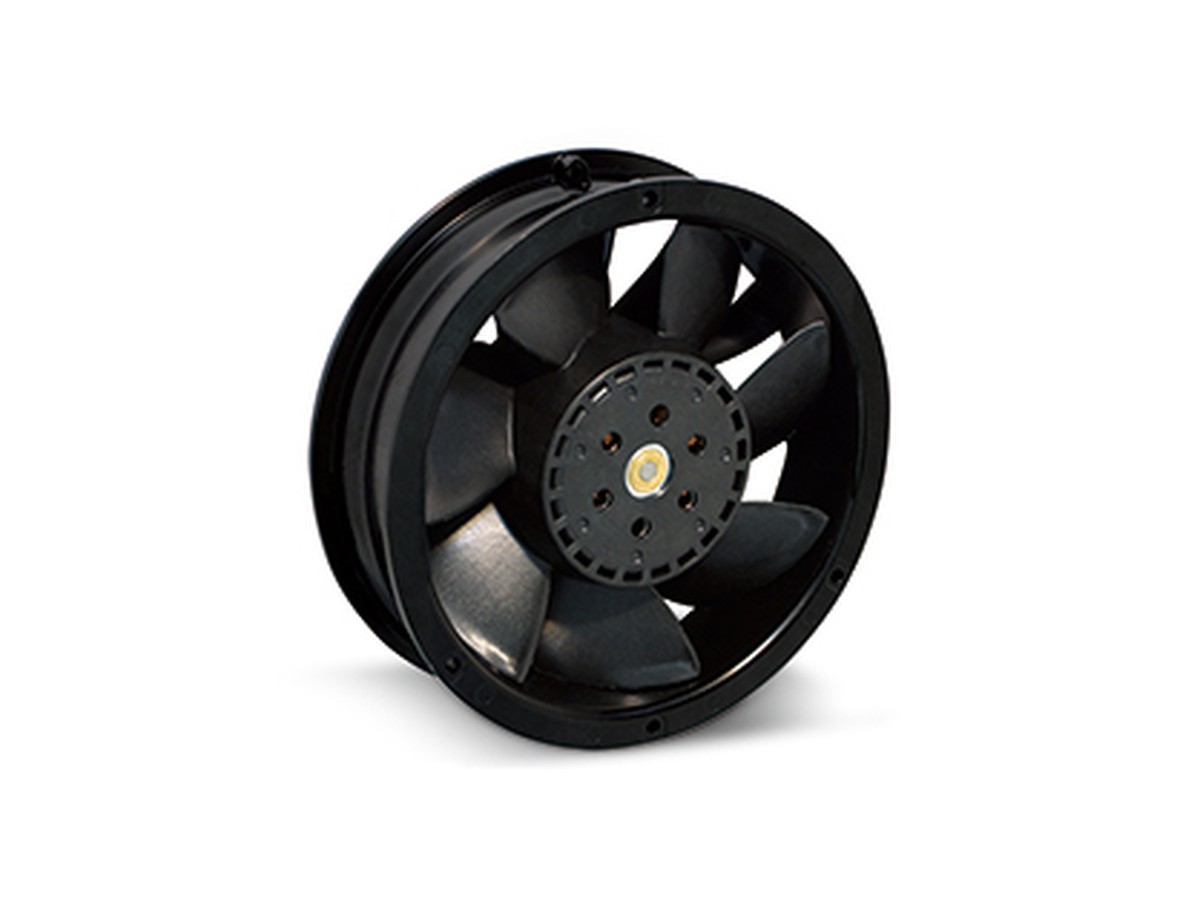

Ausgewählte NMB-Lüfter
Das Kühltechnik-Portfolio reicht vom einzelnen NMB/Minebea-Axiallüfter oder -Gebläse bis zur abgestimmten Schaltschrankbelüftung. Jede Produktgruppe löst eine andere thermische Aufgabe. Die folgenden Seiten erklären Bauform, Auswahlkriterien und typische Einsatzbedingungen im Detail.
Für eine Anfrage helfen möglichst genaue Angaben zu Luftleistung oder Verlustleistung, Versorgungsspannung, maximaler Umgebungstemperatur, verfügbarem Einbauraum, Filterbedarf und gewünschten Signalen. Ist die Teilenummer bereits bekannt, kann sie direkt mitgesendet werden. Bei NMB/Minebea-Artikelnummern ist die vollständige Schreibweise wichtig, weil Zusätze unter anderem elektrische Ausführung, Anschluss und Signalfunktionen unterscheiden können.
Typische Anwendungen
Die folgenden Beispiele sind typische Anwendungsszenarien und keine behaupteten Referenzprojekte. Sie zeigen, wie sich Auswahlkriterien in Maschinen, Schaltschränken und kompakten Geräten unterscheiden.
In Druckmaschinen und Verpackungsanlagen sind wechselnde Lasten, Papierstaub, enge Einbauräume und lange Produktionszyklen zu berücksichtigen. Ein Filter schützt die Elektronik, erhöht jedoch den Luftwiderstand und muss zugänglich bleiben. Bei Industrie-Backöfen kann die Umgebungstemperatur so hoch sein, dass ein reiner Luftaustausch keine ausreichende Kühlung mehr bietet. Dann ist zu prüfen, ob der Schaltschrank thermisch entkoppelt oder mit einem geschlossenen Kühlkonzept betrieben werden muss.
In Prüfständen und Fertigungsanlagen ändern sich Lastzustände oft innerhalb eines Zyklus. Regelbare DC-Lüfter können die Luftleistung an den Bedarf anpassen, während Tacho- oder Alarmsignale eine Zustandsüberwachung ermöglichen. Bei mobilen Anlagen und Eventtechnik kommen Transportbelastung, kurze Auf- und Abbauzeiten und eine zuverlässige elektrische Verbindung hinzu. In kompakten Mess- und Regelgeräten spielen zudem Geräusch, elektromagnetische Verträglichkeit und der verfügbare Luftkanal eine wichtige Rolle.
Für jede Anwendung wird deshalb zuerst geklärt, wo Wärme entsteht, wohin sie abgeführt werden kann und welche Luftqualität am Einbauort verfügbar ist. Danach folgen Bauform, Betriebspunkt, Versorgung, Regelung und Zubehör. Dieses Vorgehen verhindert, dass ein nominell leistungsstarker Lüfter im eingebauten Zustand zu wenig Luft bewegt oder ein offenes Belüftungskonzept unter ungeeigneten Umgebungsbedingungen eingesetzt wird.
SCHALTSCHRANKBAU
Zuverlässige Kühlung für einen dicht gepackten Schaltschrank
Ausgangslage: In einer Automatisierungsanlage stieg die Innentemperatur eines dicht bestückten Schaltschranks im Sommerbetrieb über die zulässigen Grenzwerte – mit Risiko von Abschaltungen und verkürzter Bauteillebensdauer.
Lösung: Auslegung einer Kombination aus Filterlüfter und Austrittsfilter, ergänzt um einen Temperatursensor zur Überwachung – abgestimmt auf die Verlustleistung im Schrank.
Erwarteter Nutzen: Bei geeigneten Umgebungsbedingungen und korrekt ausgelegtem Luftstrom lässt sich die Verlustwärme gezielt abführen. Die erreichbare Innentemperatur ist für den konkreten Schaltschrank zu prüfen.
GERÄTEBAU
Geräuscharme DC-Lüfter für ein kompaktes Elektronikgerät
Typische Ausgangslage: Ein kompaktes Mess-, Prüf- oder Bediengerät benötigt einen definierten Luftstrom, obwohl Einbauraum, Geräuschentwicklung und Leistungsaufnahme begrenzt sind.
Technischer Ansatz: Ein DC-Lüfter wird anhand des benötigten Betriebspunkts, der Versorgungsspannung, des verfügbaren Bauraums und der gewünschten Drehzahl- oder Alarmsignale ausgewählt.
Ergebnis der Auslegung: Die Lüfterleistung passt zum realen Strömungswiderstand des Geräts und schafft eine zuverlässige Kühlung ohne unnötige Leistungs- oder Geräuschreserven.
INDUSTRIE
Präzise Temperaturregelung mit Klimagerät
Typische Ausgangslage: Die Steuerung einer Druckmaschine oder eines Industrie-Backofens muss trotz hoher Verlustleistung, erhöhter Umgebungstemperatur und verschmutzter Prozessluft zuverlässig arbeiten.
Technischer Ansatz: Zuerst wird geprüft, ob ein definierter Luftaustausch mit Filterlüfter oder Dachlüfter ausreicht. Bei zu hoher Umgebungstemperatur oder belasteter Außenluft wird ein geschlossener Kühlkreislauf berücksichtigt.
Ergebnis der Auslegung: Die Entscheidung beruht auf Verlustleistung, Temperaturdifferenz, Luftqualität, Schutzart und Wartungszugang – nicht auf einer pauschalen Geräteklasse.
Kühltechnik-Typen & Anwendungen
Vom einzelnen Lüfter bis zur geschlossenen Schaltschrankklimatisierung erfüllt jede Bauform eine andere Aufgabe. Die Vorauswahl beginnt mit einer einfachen Energiebilanz: Wie viel elektrische Leistung wird im Gehäuse tatsächlich in Wärme umgesetzt, welche maximale Innentemperatur ist zulässig und wie warm kann die Umgebung am Einbauort werden? Aus dieser Temperaturdifferenz lässt sich abschätzen, welcher Luftwechsel oder welche aktive Kühlleistung erforderlich ist.
Volumenstrom ist nur ein Teil der Auslegung
Ein Lüfter erreicht den im Datenblatt genannten maximalen Volumenstrom nur bei sehr geringem Gegendruck. In der realen Anwendung bremsen Filtermatten, Schutzgitter, enge Öffnungen, Wärmetauscher, Kabelbündel und Luftkanäle die Strömung. Der tatsächlich nutzbare Betriebspunkt liegt dort, wo sich Lüfterkennlinie und Anlagenwiderstand schneiden. Deshalb sollte die Auswahl nicht allein anhand des Freiluftwerts erfolgen. Bei starkem Widerstand kann ein Radiallüfter oder Gebläse zweckmäßiger sein als ein größerer Axiallüfter.
Temperaturdifferenz und Umgebungsluft
Ein offener Luftaustausch kann nur kühlen, wenn die angesaugte Luft kälter als die gewünschte Innentemperatur ist. Je kleiner diese Differenz, desto größer wird der notwendige Volumenstrom. Ist die Umgebungsluft bereits zu warm, stark mit Staub oder Ölnebel belastet oder darf keine Feuchtigkeit eindringen, reicht ein Filterlüfter unter Umständen nicht aus. Dann wird geprüft, ob ein geschlossenes Klimagerät oder ein anderes Konzept zur Trennung von Innen- und Außenkreislauf erforderlich ist.
Einbau, Luftführung und Service
Die beste Komponente kann ihre Leistung nur mit einem freien Luftweg entfalten. Zuluft sollte möglichst kühl in den unteren oder seitlichen Bereich gelangen, die Wärmequellen durchströmen und als erwärmte Luft oben oder auf der gegenüberliegenden Seite austreten. Zu- und Abluftöffnungen brauchen genügend Abstand, damit die Luft nicht direkt zurückströmt. Filter, Anschlüsse und Befestigungen müssen für Wartung und Austausch erreichbar bleiben.
Für eine belastbare technische Anfrage sind daher neben Verlustleistung und Temperaturen auch Schrankmaße, Einbauposition, vorhandene Öffnungen, gewünschte Schutzart, Netzspannung, Betriebsdauer und Umgebungsbelastung hilfreich. Bei Geräte- und Elektronikkühlung kommen der verfügbare Bauraum, zulässige Geräuschpegel sowie benötigte PWM-, Tacho- oder Alarmsignale hinzu.
AC- und DC-Axiallüfter sowie DC-Gebläse
Axiallüfter eignen sich häufig für große Luftmengen bei geringem Strömungswiderstand. Radiallüfter und Gebläse kommen unter anderem bei erhöhtem Gegendruck zum Einsatz. Für das NMB/Minebea-Programm unterscheiden wir AC- und DC-Axiallüfter sowie DC-Gebläse. Die passende Ausführung wählen wir anhand von Betriebspunkt, Spannung, Bauraum, Geräusch und benötigten Signalen aus.
Für freie Zu- und Abluftöffnungen ist ein Axiallüfter häufig die kompakte Lösung. Muss die Luft dagegen durch einen Kanal, dichte Lamellen oder einen Wärmetauscher geführt werden, hält ein Radiallüfter den Volumenstrom bei höherem Gegendruck stabiler. Neben der Kennlinie sind Einbaurichtung, Drehzahl, Lagerung, Anschluss und zulässiger Temperaturbereich zu vergleichen.
Filterlüfter kombinieren aktiven Lufttransport und Filterung. Sie werden gemeinsam mit einem ausreichend dimensionierten Austrittsfilter eingesetzt. Auswahlkriterien sind Verlustleistung, Temperaturdifferenz, Filterklasse, Schutzbedarf und der durch Filter und Lamellen entstehende Druckverlust. Details bietet die Seite Schaltschranklüfter und Filterlüfter.
Ob der Lüfter einbläst oder absaugt, hängt von Staubbelastung, gewünschtem Druckverhältnis und Luftführung ab. Häufig unterstützt ein leichter Überdruck dabei, ungefilterte Nebenluft an Fugen zu vermeiden. Filtermatten müssen regelmäßig kontrolliert werden, weil Verschmutzung den Volumenstrom reduziert. Ein ausreichend großer Austrittsquerschnitt verhindert zusätzlichen Gegendruck.
Eine abgestimmte Schaltschrankbelüftung führt kühlere Umgebungsluft unten oder seitlich zu und lässt erwärmte Luft an einer geeigneten Stelle austreten. Zu- und Abluft dürfen nicht durch Einbauten blockiert werden. Filtermatten müssen erreichbar bleiben, damit Wartung und Austausch ohne unnötige Stillstandszeit möglich sind.
Die Luft sollte Leistungselektronik, Netzteile und weitere Wärmequellen tatsächlich durchströmen. Stehen Lüfter und Austritt zu dicht beieinander, kann ein kurzer Luftkreislauf entstehen, während entfernte Bauteile kaum gekühlt werden. Auch Kabelkanäle, Montageplatten und Reserveplätze sind deshalb in die Luftwegplanung einzubeziehen.
Dachlüfter
Dachlüfter führen aufsteigende Warmluft am höchsten Punkt des Schaltschranks ab. Sie sind sinnvoll, wenn seitlich wenig Einbaufläche vorhanden ist oder Wärme besonders im Dachbereich steht. Der erforderliche Luftweg, die Dachöffnung, die Schutzart und ein ausreichender Lufteintritt müssen gemeinsam geplant werden.
Schaltschrank-Klimageräte
Klimageräte kommen in Betracht, wenn Umgebungsluft zu warm, zu feucht oder zu stark belastet ist. Der Innenraum bleibt dabei vom direkten Luftaustausch mit der Umgebung getrennt. Für die Auswahl zählen Verlustleistung, gewünschte Innentemperatur, maximale Außentemperatur, Aufstellort und Einbausituation. Dachmontierte Klimageräte sind von einfachen Dachlüftern technisch klar zu unterscheiden.
Lüfterzubehör
Lüfter-Zubehör umfasst Schutzgitter, Filter, Filtermatten, Befestigungselemente und Schwingungsdämpfer. Das Zubehör wird passend zum konkreten Lüftermodell und zur Einbausituation ausgewählt. Angepasste Anschlusskabel und Steckverbinder gehören zur Lüfterkonfektionierung. Drehzahlsteuerung sowie PWM-, Tacho- und Alarmfunktionen werden getrennt davon anhand der konkreten Lüfterausführung geprüft.
Schaltschrankzubehör
Thermostate und Hygrostate übernehmen temperatur- oder feuchteabhängige Schaltaufgaben. Schaltschrankheizungen können das Kondensationsrisiko verringern, LED-Leuchten erleichtern Inspektion und Wartung. Die Komponenten werden passend zur benötigten Funktion, elektrischen Versorgung und Einbausituation ausgewählt. Schutzgitter, Filtermatten und Anschlussleitungen für Lüfter finden Sie dagegen im Bereich Lüfterzubehör.
Häufige Fragen zu Lüftern und Schaltschrankklimatisierung
Was ist der Unterschied zwischen Axial- und Radiallüfter?
Wann lohnt sich ein DC-Lüfter statt eines AC-Lüfters?
Was ist ein Filterlüfter, und wann brauche ich einen?
Wann ist ein Dachlüfter die bessere Wahl?
Wann brauche ich ein Klimagerät statt eines Filterlüfters?
Welches Zubehör ergänzt eine Kühllösung sinnvoll?
Warum Lüfter über dynarep beziehen?
dynarep unterstützt bei der Auswahl von Lüftern von NMB/Minebea und weiteren von uns geführten Herstellern anhand von Bauform, Betriebspunkt, Spannung, Einbauraum und benötigten Signalfunktionen. Auch bestehende Artikelnummern anderer Hersteller können für einen technischen Vergleich eingereicht werden. Verfügbarkeit, technische Daten und eine mögliche Austauschbarkeit werden für die konkrete Ausführung geprüft.
Wie lege ich die Luftleistung richtig aus?
Projekt erfolgreich starten
Sie benötigen ein Richtangebot, ein Erstmuster oder Unterstützung bei einer bestehenden Lüfter-Teilenummer? Senden Sie uns die verfügbaren Projektdaten. Für Lüfter helfen vollständige Artikelnummer, Einbaumaß, Versorgungsspannung, gewünschter Betriebspunkt, Temperaturbereich, Geräuschvorgabe, Anschluss und benötigte Signale. Bei Schaltschrankkühlung sind zusätzlich Verlustleistung, maximale Umgebungs- und zulässige Innentemperatur, Schrankabmessungen, Luftqualität, Schutzbedarf und Einbauposition wichtig. Fehlen einzelne Werte, lässt sich im ersten technischen Austausch klären, welche Messungen oder Annahmen für eine belastbare Vorauswahl notwendig sind. Verfügbarkeit, Ausführung und Lieferzeit werden anschließend für die konkrete Komponente beziehungsweise das herstellerneutral ausgewählte Kühlsystem geprüft. Sie suchen Ersatz für einen Lüfter eines anderen Herstellers? Wir unterstützen Sie beim herstellerübergreifenden Abgleich Ihrer bestehenden Artikelnummer. Senden Sie uns zusätzlich ein Typenschildfoto und vorhandene technische Unterlagen. Eine mögliche Alternative prüfen wir anhand von Einbaumaßen, Versorgung, Anschluss, Luftleistung und benötigten Signalfunktionen. Ob ein Austausch möglich ist, wird für die konkrete Anwendung geprüft.
NMB-Lüfter nach Artikelnummer finden
Im NMB-Lüfterkatalog finden Sie Baureihen, belegte Artikelnummern und technische Daten. Alle Varianten können konkret angefragt werden.
