Radiallüfter als DC-Gebläse für gerichtete Luftführung

DC-Gebläse für gerichtete Luftführung und höheren statischen Druck – abgestimmt auf Luftkanal, Betriebspunkt und Einbauraum.

Radiallüfter beschreiben ein Strömungsprinzip: Die Luft wird axial angesaugt und radial beziehungsweise seitlich ausgeblasen. MinebeaMitsumi führt die hier behandelten Ausführungen als DC-Gebläse. Sie eignen sich für Anwendungen, in denen Luft durch Kanäle, Wärmetauscher, Filter oder kompakte Geräte geführt werden muss. Das europäische Portfolio nennt Baugrößen von 45 bis 145 Millimetern. Für die konkrete Auswahl zählen jedoch nicht die Baugröße allein, sondern Druck-Volumenstrom-Kennlinie, Einlass, Auslass, Versorgung, Geräusch und vollständige Artikelnummer.

Radiallüfter oder Axiallüfter – welches Prinzip passt?

Der Arbeitspunkt entsteht aus der Lüfterkennlinie und dem Widerstand des gesamten Luftwegs. Je enger der Kanal und je höher der Druckverlust von Filtern, Gittern oder Wärmetauschern, desto weniger Volumenstrom bleibt vom freiblasenden Maximalwert übrig. Ein Radiallüfter ist deshalb nicht pauschal stärker als ein Axiallüfter, sondern für eine andere Strömungsaufgabe ausgelegt. Axiallüfter bewegen bei einem vergleichsweise offenen Luftweg meist eine hohe Luftmenge. Radiallüfter beziehungsweise Gebläse werden eingesetzt, wenn Luft gezielt umgelenkt oder gegen einen höheren Widerstand gefördert werden muss. Entscheidend ist der benötigte Volumenstrom bei dem statischen Druck, der in der realen Anwendung entsteht.

Steuerung und Bauform

Betriebspunkt, Luftaustritt und elektrische Funktionen werden für die konkrete Ausführung abgestimmt.

Höherer statischer Druck

Geeignet für Luftwege mit Kanälen, Filtern, Wärmetauschern oder kompakten Querschnitten.

Gerichteter Luftaustritt

Seitlicher Auslass für die gezielte Kühlung einzelner Baugruppen oder definierter Luftkanäle.

Modellabhängige Regelung

Spannung, Anschluss sowie mögliche Tacho-, Alarm- oder PWM-Funktionen werden für die konkrete Variante geprüft.

Technische Auswahlkriterien

Auswahlfelder für Betriebspunkt, Luftführung und elektrische Integration.

Bauart	Axiale Ansaugung und radialer beziehungsweise seitlicher Luftaustritt; Volumenstrom und Druck ergeben sich aus der Kennlinie am Betriebspunkt.
Versorgung	DC; Betriebsspannung und elektrische Daten gemäß vollständiger Artikelnummer
Steuerung	optional mit Drehzahl-Tacho zur Überwachung oder PWM zur feinstufigen Regelung
Typische Einsatzgebiete	Kühlluftführung durch Kanäle, Wärmetauscher und kompakte Gerätesysteme
Auslegung	Luftkanäle, Wärmetauscher, Schutzgitter und anwendungsspezifische Filter – Druckverlust am Betriebspunkt berücksichtigen
Hersteller	NMB/Minebea und weitere von uns geführte Hersteller – Auswahl und technische Unterstützung durch dynarep
Anwendungsbereich	Industrie, Klimatechnik, allgemeine Gerätekühlung

Typische Einsatzbereiche

Maschinen- & Anlagenbau →

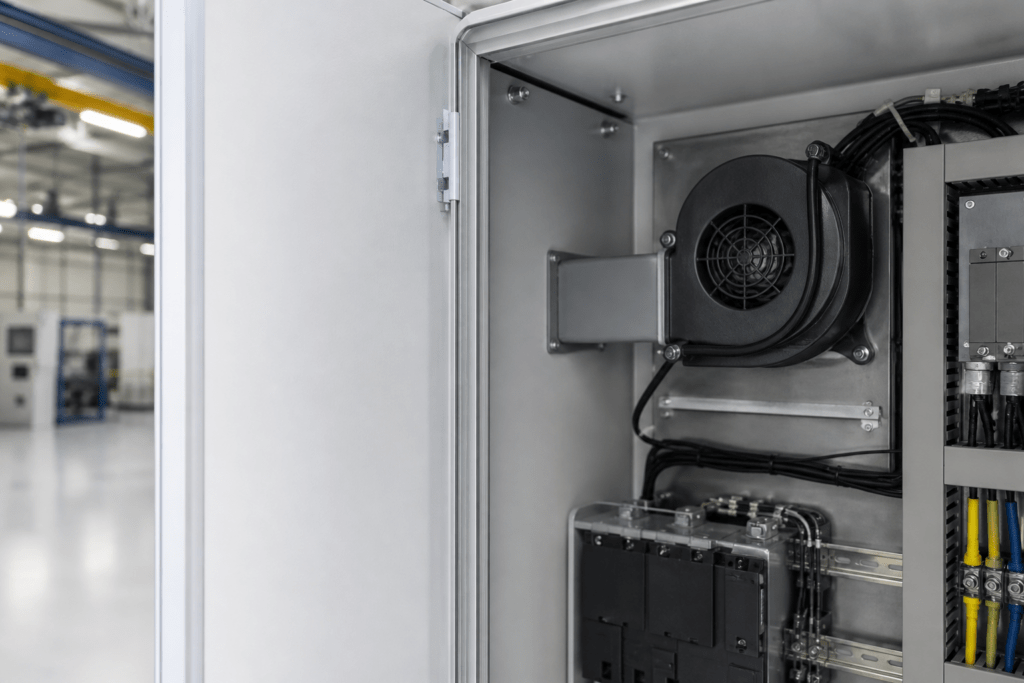

Radiallüfter für Schaltschränke, Wärmetauscher und definierte Luftkanäle mit erhöhtem Strömungswiderstand.

Mess- & Prüftechnik →

Gerichtete Kühlung dicht angeordneter Messelektronik bei begrenztem Einbauraum und festgelegter elektrischer Schnittstelle.

DC-Lüfter für Geräteelektronik →

Regelbare Gleichstromlüfter und DC-Gebläse für kompakte Luftkanäle, Filter oder Wärmetauscher in industriellen Geräten.

Häufige Fragen zu Radiallüftern

Was ist der Unterschied zwischen Radiallüfter und Gebläse?

Beide Begriffe werden häufig für dasselbe Funktionsprinzip verwendet: Die Luft wird axial angesaugt und seitlich aus dem Gehäuse geführt.

Wann brauche ich einen Radiallüfter statt eines Axiallüfters?

Ein Radiallüfter kommt in Betracht, wenn Kanäle, Filter, Wärmetauscher oder kleine Querschnitte einen höheren statischen Druck erfordern. Entscheidend ist der benötigte Volumenstrom am tatsächlichen Betriebspunkt.

Sind die hier behandelten Gebläse AC- oder DC-betrieben?

Diese Seite behandelt DC-Gebläse. Versorgung und technische Daten werden anhand der vollständigen Artikelnummer und des zugehörigen Datenblatts geprüft.

Gibt es Tacho-, Alarm- oder PWM-Funktionen?

Solche Funktionen sind variantenabhängig. Signalart, Anschluss und Regelbereich dürfen erst nach Prüfung der vollständigen Artikelnummer zugesagt werden.

Können Filter vor einem Gebläse eingesetzt werden?

Ja, wenn Filterfläche, Verschmutzung und zusätzlicher Druckverlust bei der Auslegung berücksichtigt werden.

Warum ist die vollständige Teilenummer wichtig?

Suffixe können Spannung, Leistung, Anschluss und Signalfunktionen unterscheiden. Für eine eindeutige Auswahl wird deshalb die vollständige Artikelnummer einschließlich aller Zusätze benötigt.

Welche Baugrößen bietet NMB/Minebea bei DC-Gebläsen?

MinebeaMitsumi Europa nennt DC-Gebläse von 45 bis 145 Millimetern. Verbindliche Maße sowie Einlass, Auslass und Befestigung ergeben sich aus dem Datenblatt der konkreten Artikelnummer.

Welche Angaben benötigt eine Anfrage?

Benötigt werden die vollständige Artikelnummer, gewünschter Volumenstrom und statischer Druck, Einbauraum, Kanalgeometrie, Spannung, Anschluss, Temperatur, Geräusch und Stückzahl.

Radiallüfter und DC-Gebläse anfragen

Bestehenden Radiallüfter eines anderen Herstellers technisch prüfen lassen.
