Eingabesysteme & Bedienoberflächen für die Industrie

Robuste Bedienoberflächen – exakt auf Ihr Gerät zugeschnitten

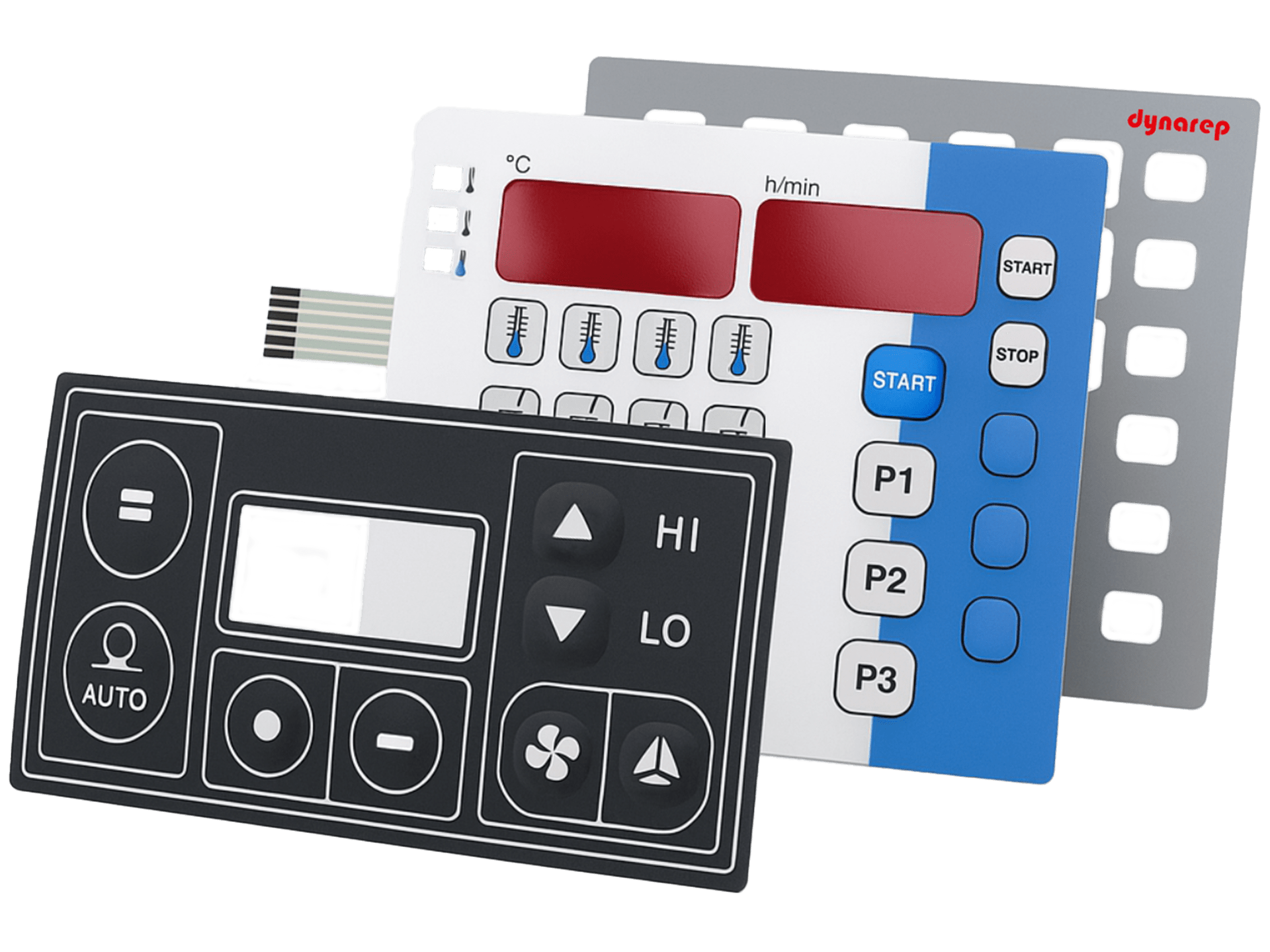

dynarep liefert gemeinsam mit HT Tech kundenspezifische Eingabesysteme für Industrie und Medizintechnik: von der einzelnen Frontfolie über Folien- und Silikontastaturen bis zur kompletten Bedienbaugruppe mit Touchscreen und Optical Bonding.

Ihre Vorteile mit dynarep

Von der Frontfolie bis zur fertigen Bedienbaugruppe – Beratung, Konstruktion und Fertigung aus einer Hand.

Folien- & Silikontastaturen

Definierter Druckpunkt, Prägung und Hinterleuchtung – ausgelegt auf hohe Betätigungszyklen.

Touchsysteme mit Optical Bonding

Vollflächig verklebte Displays für hohe Ablesbarkeit, weniger Reflexionen und mehr Stabilität.

Frontdesign nach Ihren Vorgaben

Farben, Logos und Symbole im Corporate Design – die Bedienoberfläche als Teil Ihres Produkts.

Geschlossene, reinigungsfreundliche Oberflächen

Material- und Medienbeständigkeit werden auf die vorgesehenen Reinigungs- und Desinfektionsmittel abgestimmt.

Typische Anwendungen

Typische Anwendungsszenarien – mögliche Ausgangslage, passende Lösung und erwarteter Nutzen.

MASCHINENBAU

Hinterleuchtetes Bedienfeld für eine Werkzeugmaschine

Ausgangslage: An einer Werkzeugmaschine soll das Bedienfeld auch mit Arbeitshandschuhen zuverlässig bedienbar bleiben – bei Kontakt mit Kühlschmierstoff, Spänen und wechselnden Lichtverhältnissen in der Halle.

Lösung: Kundenspezifische Folientastatur von HT Tech mit geprägten Tasten für einen spürbaren Druckpunkt, LED-Hinterleuchtung und einem auf Kühlschmierstoff sowie Einsatzbedingungen abgestimmten Materialaufbau.

Erwarteter Nutzen: Zuverlässige Bedienung mit Handschuhen, eine gut zu reinigende Oberfläche und gute Ablesbarkeit bei wechselndem Umgebungslicht.

MESS- & REGELTECHNIK

Touch-Display für ein Feldgerät im Außeneinsatz

Ausgangslage: Ein Feldgerät mit Touch-Bedienung soll bei direkter Sonneneinstrahlung ablesbar bleiben und für wechselnde Temperaturen im Außeneinsatz ausgelegt werden.

Lösung: Touchscreen mit vollflächigem Optical Bonding. Die verklebte Schichtstruktur reduziert Reflexionen und das Risiko von Feuchtigkeit im Zwischenraum.

Erwarteter Nutzen: Bessere Ablesbarkeit bei Sonnenlicht und eine mechanisch stabilere Displayeinheit. Die Eignung für Temperaturwechsel wird anhand des konkreten Displayaufbaus bewertet.

MEDIZINTECHNIK

Folientastatur für ein mobiles Diagnosegerät

Ausgangslage: Ein tragbares Diagnosegerät wird zwischen Anwendungen regelmäßig gereinigt. Gleichzeitig sind eine kompakte Bauform und eine sichere Bedienung gefragt.

Lösung: Kundenspezifische Folientastatur mit geschlossener Bedienoberfläche und definiertem Druckpunkt. Material- und Medienbeständigkeit werden auf die eingesetzten Reinigungs- und Desinfektionsmittel abgestimmt.

Erwarteter Nutzen: Eine gut zu reinigende, geschlossene Bedienoberfläche, zuverlässige Haptik und sichere Bedienung bei kompakter Gerätebauweise.

Für Medizintechnikprojekte erfolgt die Fertigung bei HT Tech im Rahmen eines nach ISO 13485 zertifizierten Qualitätsmanagementsystems.

Typische Anforderungen – und unsere Antwort darauf

Was in Projekten mit Bedienoberflächen regelmäßig zum Problem wird, und wie wir es lösen.

Anforderung

Bedienung mit Arbeitshandschuhen

DYNAREP LÖSUNG

Geprägte Folientastatur

Spürbarer Druckpunkt und taktile Prägung sorgen für zuverlässige Bedienung auch mit Handschuhen.

Anforderung

Ablesbarkeit bei direkter Sonneneinstrahlung

DYNAREP LÖSUNG

Optical Bonding

Vollflächig verklebte Displays reduzieren Reflexionen und bleiben auch im Freien gut ablesbar.

Anforderung

Tägliche Wischdesinfektion

DYNAREP LÖSUNG

Geschlossene Folientastatur

Die durchgehende Frontfolie vermeidet offene Tastenzwischenräume und erleichtert die Wischdesinfektion. Material- und Medienbeständigkeit werden auf das eingesetzte Reinigungsverfahren abgestimmt.

Technische Daten im Überblick

Belastbare Eckdaten zu Betätigung, Schutzart und Elektronik-Integration – für Ihre Konstruktions- und Lastenheft-Planung.

Bauformen	Folientastatur, Silikontastatur, Touchscreen (resistiv & kapazitiv/PCAP), Optical Bonding
Betätigungszyklen	500.000 bis 2 Mio. Betätigungen, je nach Ausführung
Betätigungskraft	220–450 Gramm
Schnappscheiben	Federstahl, vernickelt oder vergoldet – Größen 8,4 / 10 / 12,2 mm
Prägearten	Dom-, Rand- und Hochprägung
Elektronik-Integration	Siebdruckschaltung, Flexprint, Leiterplatte, Status-LEDs, Lichtsensoren
Beleuchtung	Side-, Single-, Dual- und RGB-LED sowie EL-Folie
Schutzart	Projektbezogen über Aufbau, Dichtkonzept und Einsatzbereich auslegen.
Frontplatten	Aluminium, Edelstahl oder Kunststoff
Qualitätsstandard	Qualitätsmanagement bei HT Tech: TÜV-geprüft sowie nach ISO 9001 und ISO 13485 zertifiziert
Stückzahlen	von unter 100 bis über 30.000

Eingabesystem-Typen & Anwendungen

Für jede Bedienanforderung die passende Technologie.

Folientastaturen →

Kundenspezifische Tastenfelder mit Prägung, Druckpunkt und Hinterleuchtung.

Silikontastaturen →

Geschlossene, fugenlose Oberfläche für hygienesensible Umgebungen.

Touchscreens →

Kapazitive und resistive Touch-Lösungen für Industrie und Medizintechnik.

Optical Bonding →

Vollflächig verklebte Displays für hohe Ablesbarkeit und Robustheit.

HMI-Baugruppen

Komplett konfektionierte Bedienbaugruppen aus Folientastatur, Touchscreen, Frontplatte, Elektronik und Gehäuseanbindung.

Häufige Fragen zu Eingabesystemen

Was ist der Unterschied zwischen Folien- und Silikontastatur?

Folientastaturen haben eine flache, bedruckte Oberfläche mit definiertem Druckpunkt. Silikontastaturen bieten einen fühlbaren, meist längeren Tastenhub. Beide Varianten können als vollständig geschlossene, besonders reinigungsfreundliche Bedienoberfläche ausgeführt werden.

Was bringt Optical Bonding konkret?

Die vollflächige Verklebung zwischen Touchscreen und Display reduziert Reflexionen und das Risiko von Feuchtigkeit im Zwischenraum. Sie kann außerdem die mechanische Stabilität des Displayaufbaus verbessern.

Sind die Oberflächen desinfektionsbeständig?

Ja, die Materialien werden auf Beständigkeit gegen gängige Reinigungs- und Desinfektionsmittel ausgelegt – die konkrete Freigabe stimmen wir auf Ihre Anwendung ab.

Kann ich mein Corporate Design einbringen?

Ja, Farben, Logos und Symbole werden individuell auf der Frontfolie umgesetzt.

Ist eine Hinterleuchtung möglich?

Ja, LED-Hinterleuchtung einzelner Tasten oder Symbole ist optional realisierbar.

Wie läuft der Bestellprozess ab?

Nach Abstimmung von Layout, Material und Stückzahl mit HT Tech erhalten Sie ein Angebot; die konkreten Durchlaufzeiten stimmen wir projektbezogen ab.

Projekt erfolgreich starten

Sie benötigen ein Angebot für Ihre Bedienoberfläche? Senden Sie uns Ihre Spezifikationen.
