Terminalgehäuse nach Maß
Auch großformatig – ohne Werkzeugkosten, ab Stückzahl 1
Kundenspezifische Terminalgehäuse für Bedien-, Informations- und Zugangssysteme sowie industrielle Standgeräte. Displays, Touchscreens, Folientastaturen, Kartenleser und Anschlüsse werden passgenau in die Konstruktion integriert. Die werkzeuglose Fräs-Biege-Technik unseres Partners LTP ermöglicht Einzelstücke, Kleinserien und spätere Änderungen ohne Investition in ein Spritzgusswerkzeug.
Was ist ein Terminalgehäuse?
Ein Terminalgehäuse nimmt Bedien-, Anzeige- und Ausgabeeinheiten auf, die dauerhaft an einem festen Standort eingesetzt und häufig von wechselnden Personen bedient werden. Typische Beispiele sind Zugangsterminals, Kiosksysteme, Informationsterminals und Bedienstationen für Maschinen oder Prüfstände.
Neben den Außenmaßen bestimmen auch Displayposition, Blickwinkel, Bedienhöhe, Standfestigkeit und Wartungszugang die Konstruktion. Anschlüsse, Netzteile und Kabelwege müssen erreichbar bleiben, während empfindliche Komponenten geschützt im Inneren untergebracht werden. Bei größeren Einbauten werden außerdem Wärmeentwicklung, Belüftung und die mechanische Verstärkung des Gehäuses berücksichtigt.
Durch die werkzeuglose Fräs-Biege-Technik von LTP können Terminalgehäuse ab Stückzahl 1 projektspezifisch gefertigt werden. Abmessungen, Ausschnitte und Befestigungen lassen sich an die vorhandenen Komponenten anpassen und bei späteren Varianten ohne Änderung eines Formwerkzeugs überarbeiten.
Ausführungen
Von der kompakten Bedienstation bis zum großformatigen Standgerät.

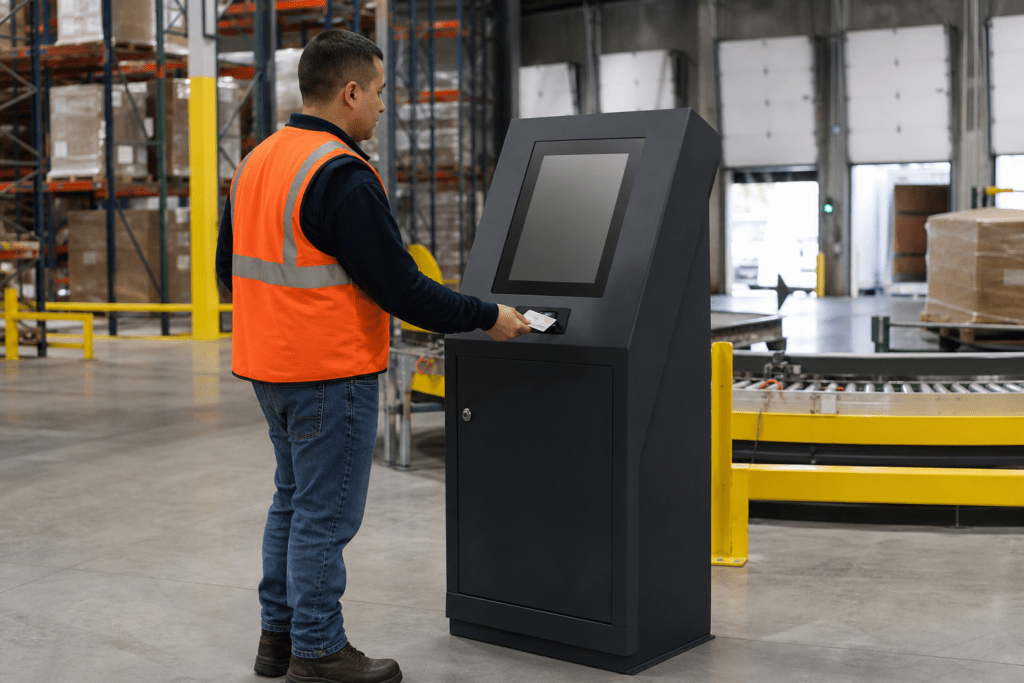

Stand- und Terminalgehäuse
Freistehende Gehäuse für Zutrittskontrolle, Kiosksysteme und Informationsterminals – auf Wunsch mit verstärkter Konstruktion.
Großformatige Sonderformen
Großformatige Gehäuse, Gerätewagen und projektbezogene Sonderaufbauten mit konstruktiv angepassten Verstärkungen.
Terminals mit Bedieneinheit
Passgenaue Integration von Displays, Touchscreens, Folientastaturen, Kartenlesern, Schaltern und Anschlüssen.
Die Einbauteile sollten möglichst früh feststehen. Datenblätter oder Muster der Komponenten helfen dabei, Ausschnitte, Befestigungspunkte, Kabelraum und Wartungszugang korrekt in den 3D-Entwurf zu übernehmen.
Technische Daten
| Maximale Bauhöhe | projektbezogen; Ausführungen bis zwei Meter wurden bereits realisiert |
| Fertigungsverfahren | Werkzeuglose Fräs-Biege-Technik (LTP) – keine Formwerkzeuge nötig |
| Materialien | ABS, PVC, PMMA und PC (Polycarbonat) |
| Toleranzen | bis ± 0,5 mm, im Einzelfall bis ± 0,7 mm |
| Stückzahlen | ab 1 Stück – keine Mindestmenge; wirtschaftlicher Einsatzbereich abhängig von Größe und Bearbeitungsumfang |
| Integrierbare Bauteile | Displays, Touchscreens, Folientastaturen, Kartenleser, Schalter, Anschlüsse und interne Halterungen |
| Schutzart | je nach Konstruktion und Ausführung bis IP65 realisierbar |
| Angebotszeit | in der Regel 1–3 Werktage |
| Konstruktionsmerkmale | Wartungszugang, Kabelwege, Befestigung, Verstärkungen und Wärmemanagement nach Projektanforderung |
| Oberflächen | UV-beständige Lackierung nach RAL, Digitaldruck und Gravur nach Vorgabe |
Typische Einsatzbereiche
Zutrittskontrolle & Sicherheit
Terminals für Zugangskontrolle, Zeiterfassung und weitere stationäre Bedienaufgaben.
Stand- und Bedienterminals für Maschinen und Anlagen mit integriertem Display, Touchscreen oder Folientastatur.
Standgeräte für Prüfstände und Messplätze mit integrierter Anzeige, Bedienung und projektspezifischen Anschlüssen.
Häufige Fragen zu Terminalgehäusen
Wie groß können Terminalgehäuse gefertigt werden?
Terminalgehäuse werden projektbezogen dimensioniert. Großformatige Ausführungen bis zwei Meter Höhe wurden bereits realisiert. Die erforderliche Stabilität wird über Verstärkungen und einen auf den Einsatz abgestimmten Gehäuseaufbau erreicht.
Warum sind große Kunststoffgehäuse ohne Werkzeug möglich?
Großformatige Spritzgusswerkzeuge verursachen eine hohe Anfangsinvestition. Bei der Fräs-Biege-Technik von LTP werden Kunststoffplatten CNC-bearbeitet und anschließend geformt. Dadurch wird kein Spritzgusswerkzeug benötigt.
Ab welcher Stückzahl lohnt sich ein Terminalgehäuse?
Die Fertigung ist ab einem Stück möglich. Besonders bei Einzelstücken und Kleinserien entfällt damit die Investition in ein Formwerkzeug. Die Wirtschaftlichkeit hängt von Größe, Material, Bearbeitungsumfang und Ausstattung ab.
Können Display und Tastatur integriert werden?
Ja. Ausschnitte und Befestigungen für Displays, Touchscreens, Folientastaturen, Kartenleser, Schalter und Anschlüsse können passgenau eingeplant werden. Auch geeignete Eingabesysteme sind über dynarep erhältlich.
Sind auch Sonderformen möglich?
Ja. Neben klassischen Standterminals können Gerätewagen und andere projektbezogene Sonderaufbauten konstruiert werden. Abmessungen, Verstärkungen, Bedienflächen und interne Befestigungen werden auf die Anwendung abgestimmt.
Welche Schutzart ist möglich?
Je nach Konstruktion und Ausführung kann das Gehäuse für Anforderungen bis IP65 ausgelegt werden. Die konstruktive Auslegung ist kein Prüf- oder Zertifizierungsnachweis. LTP verfügt über kein eigenes Prüflabor. Die Prüfung der tatsächlich erreichten Schutzart und die Freigabe des vollständigen Gehäuses liegen beim Kunden.
Terminalgehäuse anfragen
Beschreiben Sie uns Abmessungen, Einbauteile und Einsatzort – Sie erhalten in der Regel innerhalb von ein bis drei Werktagen ein Angebot.
