Raspberry-Pi-Gehäuse nach Maß
Für Einplatinencomputer im industriellen Einsatz – ohne Werkzeugkosten, ab einem Stück
Was ist ein Raspberry-Pi-Gehäuse?

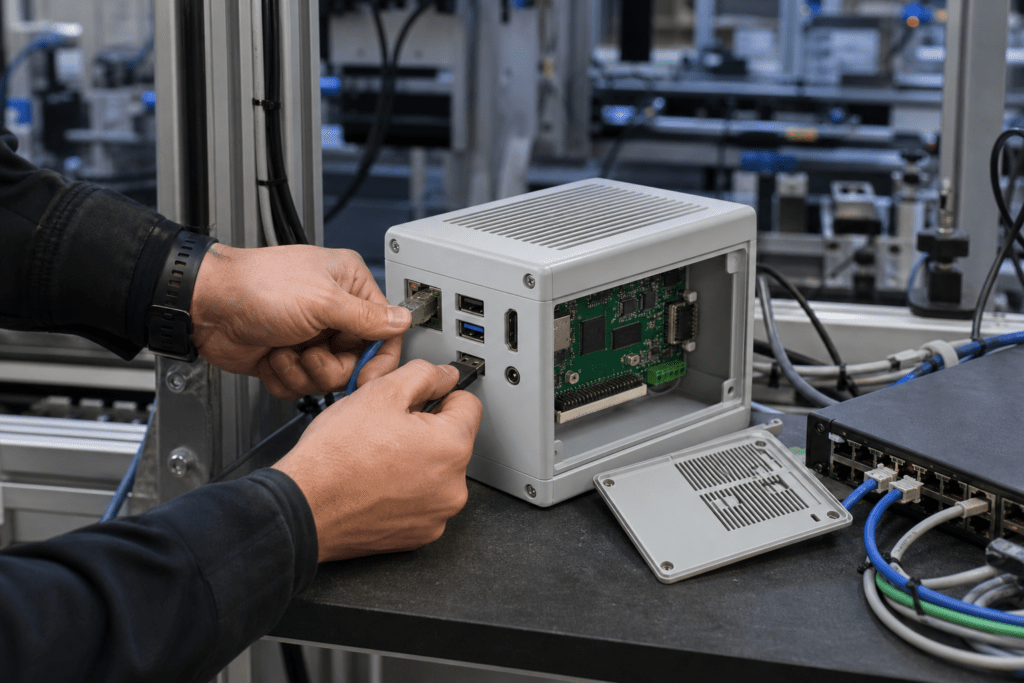

Ein Raspberry-Pi-Gehäuse nimmt einen Einplatinencomputer samt Zubehör, Anschlüssen und Befestigung auf. Es schützt die Platine vor Berührung und mechanischer Belastung und schafft eine definierte Lösung für Montage, Kabelwege und Wärmeabfuhr.
Standardgehäuse passen häufig nur zu einer bestimmten Grundplatine. Sobald HATs, Kameras, Touchdisplays, zusätzliche Schnittstellen oder eine besondere Montageart hinzukommen, wird eine kundenspezifische Ausführung sinnvoll.
Das Gehäuse wird deshalb um das konkrete Raspberry-Pi-Modell und die vollständige Bestückung herum konstruiert. So lassen sich Ausschnitte, Abstandshalter, Lüftung und Befestigung passend zur Anwendung planen – ohne Investition in ein Formwerkzeug.
Ausstattung und Integration
Was sich in ein Gehäuse für Einplatinencomputer integrieren lässt.
Anschlüsse und SD-Karte
Präzise Durchbrüche für USB, HDMI, LAN, Audio, Stromversorgung und GPIO-Pins. Die SD-Karte bleibt von außen zugänglich, ohne das Gehäuse zu öffnen.
Kühlung und Befestigung
Integrierte Lüftungsschlitze führen die Wärme ab, auch unter Dauerlast. Die Platine wird sicher verschraubt und ist damit gegen Stöße geschützt.
Zusatzplatinen und Display
Platz für HATs, Kameras oder Touch-Displays – das Gehäuse entsteht um Ihre vollständige Bestückung herum, nicht nur um die Hauptplatine.
Technische Daten
Eckdaten zur werkzeuglosen Fertigung – für Ihre Konstruktionsplanung.
| Aufnahme | für das konkret benannte Raspberry-Pi-Modell oder einen vergleichbaren Einplatinencomputer |
| Anschlüsse | modell- und bestückungsabhängige Ausschnitte, beispielsweise für USB, HDMI, Ethernet, Audio, Stromversorgung, GPIO und SD-Karte |
| SD-Karte | Aussparung für Zugriff von außen, ohne Öffnen des Gehäuses |
| Kühlung | Lüftungs- und Wärmekonzept nach Last, Umgebung, Einbaulage und Zusatzkomponenten |
| Befestigung | verschraubte Platinenaufnahme, auf Wunsch mit Abstandsbuchsen und zusätzlichen Halterungen |
| Zusatzkomponenten | HATs, Kameras, Touchdisplays und weitere Platinen nach projektbezogener Prüfung integrierbar |
| Fertigungsverfahren | Werkzeuglose Fräs-Biege-Technik (LTP) – keine Formwerkzeuge nötig |
| Materialien | ABS, PVC, PMMA und PC (Polycarbonat) |
| Oberfläche | UV-beständige Lackierung nach RAL, Logo per Gravur oder Digitaldruck |
| Stückzahlen | ab 1 Stück – vom Prototyp bis zur Serienfertigung |
| Montage | Wand-, Geräte- oder projektspezifische Hutschienenmontage möglich |
Typische Einsatzbereiche
Steuerungs- und Überwachungsaufgaben in Anlagen, bei denen der Pi dauerhaft und geschützt laufen muss.
Datenerfassung und Auswertung am Prüfplatz, mit Zugriff auf Schnittstellen und SD-Karte.
IoT und Edge-Geräte
Häufige Fragen zu Raspberry-Pi-Gehäusen
Passt ein Standardgehäuse nicht auch?
Für den blanken Raspberry Pi ja. Sobald Zusatzplatinen, Displays, Kameras oder abweichende Anschlusspositionen dazukommen, passt ein Katalogmodell meist nicht mehr – dann lohnt ein Gehäuse nach Maß.
Welche Anschlüsse können ausgespart werden?
Wird der Pi im Gehäuse zu warm?
Können Zusatzplatinen untergebracht werden?
Ja. Wir konstruieren das Gehäuse um Ihre vollständige Bestückung herum – inklusive HATs, Kameras oder Touch-Displays.
Ab welcher Stückzahl lohnt sich das?
Ab einem Stück. Weil kein Formwerkzeug nötig ist, sind auch Prototypen und Kleinserien wirtschaftlich darstellbar.
Ist ein eigenes Logo möglich?
Ja. Logos, Kennzeichnungen und Beschriftungen können per Gravur oder Digitaldruck umgesetzt werden. Ergänzend ist eine UV-beständige Lackierung nach RAL-Farbfächer empfohlen.
Gibt es auch Hutschienenmontage?
Wie schnell erhalte ich ein Angebot?
In der Regel innerhalb von ein bis drei Werktagen. Nennen Sie uns Modell, Zusatzkomponenten und Einsatzort.
Raspberry-Pi-Gehäuse anfragen
Nennen Sie uns Modell, Zusatzkomponenten und Einsatzort – Sie erhalten in der Regel innerhalb von ein bis drei Werktagen ein Angebot.
